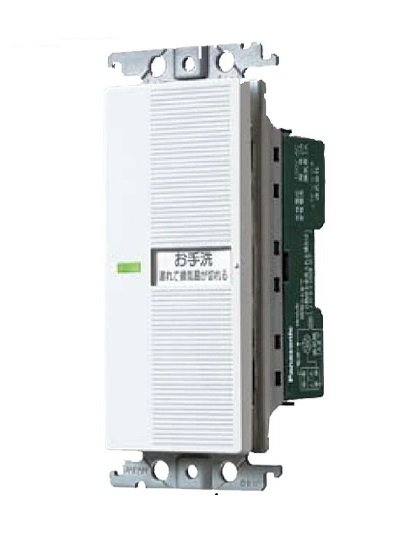

パナソニック コスモシリーズワイド21 埋込電子トイレ換気スイッチ 照明・換気扇連動形 換気扇消し遅れ0~約30分可変形 ホワイト WTC5383WK #O

商品情報

メーカー：Panasonic/パナソニック
品番：WTC5383WK
品名：埋込電子トイレ換気スイッチ
定格：照明 2A・100V AC ／ 換気扇 1A・100V AC
適合負荷：
・LED照明：200Wまで
・白熱灯：200Wまで
・蛍光灯：150Wまで
・換気扇回路：1.5W〜100W（最大1Aまで）
接触方式：銀合金-銀合金 突合せ接触
適合プレート：
・ラウンド：WTC7101W（ホワイト）
・スクエア：WT8101W（ホワイト）
回路方式：
・片切：0-1端子間
・半導体方式（双方向サイリスタ）：0-2端子間
結線方式：ねじなし端子式（電線差込み式）
動作電圧範囲：AC90〜AC110V
タイマ設定時間：0〜約30分可変（0-2端子間）
表示ランプ寿命：約120,000時間
使用場所：住宅・事務所など屋内、窓のないトイレの1室換気
使用周囲温度範囲：-10℃〜+40℃
適用電線：
・600Vビニル絶縁電線（IV）：φ1.6mm・φ2mm（Cu単線）
・600Vビニル絶縁ビニルシースケーブル（VVF）：φ1.6mm・φ2mm（Cu単線）
※換気扇だけでは使用できません。必ず照明と換気扇を連動してください。
※必ず最小負荷容量以上の照明と換気扇を接続してご使用ください。遅延時間が短くなる場合があります。
※照明2A以下、換気扇1A以下でご使用ください。発熱・発火の原因となります。
※換気扇回路は換気扇専用です。照明など換気扇以外の負荷には使用しないでください。
※照明が故障した場合は照明取替まで換気扇を停止してください。
