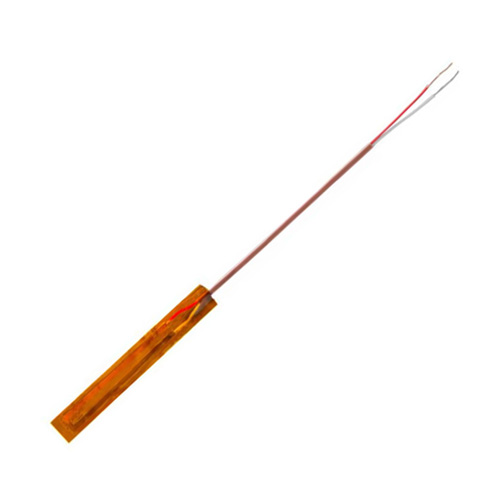

T熱サーモカップルシートL型 TJT-SCP51FWT-0.1M リード線長10cm 薄型温度センサ 貼り付け・挟み込み・隙間温度測定用 T熱電対
2,750
貼り付け・挟み込み・隙間温度測定用のT熱電対温度センサ。
フラット＆フレキシブルで高速応答。
曲面にもフィットして設置でき、より正確な表面温度測定が可能。
配管のＲ形状の曲面やタンクの表面、狭いすきまの温度計測等に。
・シート部：7×51mm
・リード線長：10cｍ
T熱電対用ワンタッチコネクタ中継ケーブル(別売)を用いれば、簡単に計器や表示器に接続することができます。
フラット＆フレキシブルで高速応答。
曲面にもフィットして設置でき、より正確な表面温度測定が可能。
配管のＲ形状の曲面やタンクの表面、狭いすきまの温度計測等に。
・シート部：7×51mm
・リード線長：10cｍ
T熱電対用ワンタッチコネクタ中継ケーブル(別売)を用いれば、簡単に計器や表示器に接続することができます。
サーモカップルシート（シート状被覆熱電対）の使用方法
●被測定物の表面に、接着剤やテープで貼り付けるか、圧着してご使用ください。
●常用限度温度は、接着剤やテープと絶縁材の性質によって左右されます。
●被測温物が、絶縁物の場合には、絶縁シート（ポリイミド）をはがして使用することも可能です。
●貼り付け部テープなどで貼りつけることができます。
●絶縁シート（ポリイミド）をはがしても使用できます。
●サーモカップルシート用の補償導線、または一般のK熱電対の被覆熱電対がそのまま接続できます。
●接続はスポット溶接でご利用できます。
仕様
| 型番 | TJT-SCP51FWT-0.1M |
|---|---|
| 熱電対種類 | T熱電対 |
| 許容差 | JIS1602-1995 CLASS:2 |
| 常用限度 | 200℃ |
| シート部寸法 | 7×51mm |
| シート部材質 | ポリイミド |
| リード線長 | 10cm |
| リード線被覆材質 | フッ素樹脂 |
| 端子形状 | ムキだし |
