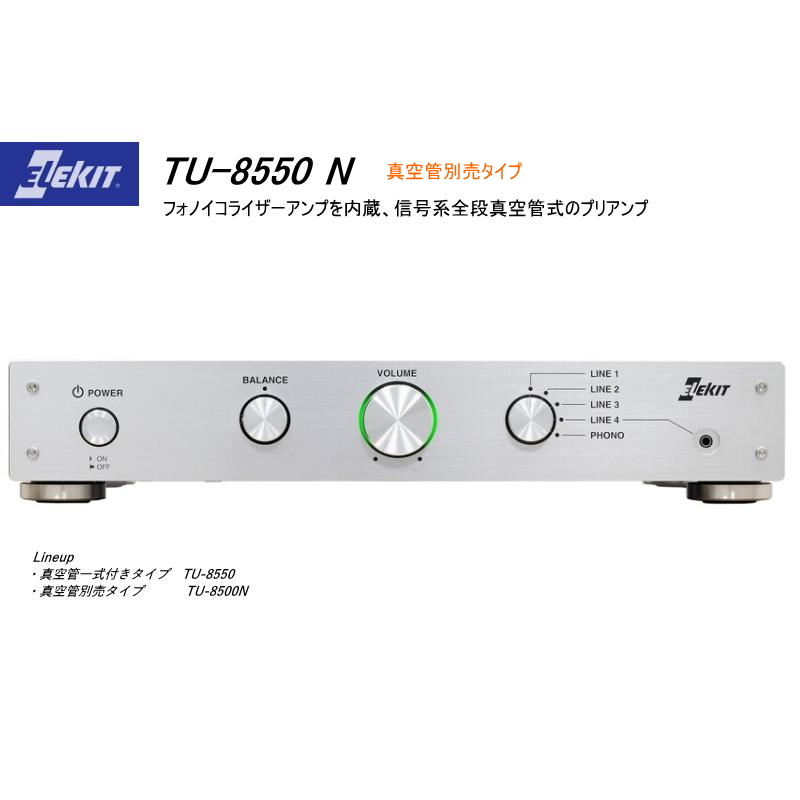

EK-JAPAN　TU-8550N (真空管プリアンプ・組立キット) 真空管無しタイプ

この商品は真空管別売のＴＵ−８５５０Ｎです。

真空管別売のＴＵ−８５５０は→こちら

■フォノイコライザーアンプは素直で滑らかな音質で定評のあるCR型RIAAイコライザー回路を採用

■フラットアンプは、4連ボリュームを採用
パワーアンプの入力感度が低めの場合や、音源のレベルが低い場合にはプリアンプに高ゲインが要求されます。
しかし、プリアンプのゲインが高いとボリュームを絞った小音量時の残留ノイズが気になるというデメリットがあります。
そのため、本機では４連ボリュームを使用しボリュームを絞ると連動してアンプのゲインも低く（約1.4倍）、上げるとゲインも高くなる（約7倍）、ボリューム-ゲイン連動方式を採用し小音量時のノイズを低く抑えています。

■ハムノイズを徹底排除
電源部では、B電源にファーストリカバリーダイオードによる整流、MOSFETによるスロースタートの安定化電源を採用。
またA電源 (ヒーター電源)もLDOレギュレータによる全球DC点灯式でハムノイズを徹底排除しています。

■REC-OUTを搭載
セレクターで選ばれた信号がREC-OUTから出力されます。
録音機器への接続や本機のイコライザーアンプ出力を他のアンプで使いたい場合などにお使いください。

■出力(PRE-OUT)は２系統
２台のパワーアンプへ接続が可能です。

■大型のカップリングコンデンサへの交換が可能
直径20ｍｍ、長さ57ｍｍまでのコンデンサの取り付けができるスペースを確保しています。

■真空管付属タイプと真空管別売タイプをご用意
真空管付属のTU-8550はJJ electric ECC82(2本)、ECC83S(4本)が付属。
お持ちの真空管を使いたいユーザー向けへ真空管の付属しない「TU-8550N」もご用意
----
[　回路構成、使用真空管　]
フラットアンプ(ラインアンプ)部： 2× 12AX7, 1× 12AU7 シングルエンド入出力
フォノイコライザーアンプ部 　 ： 2× 12AX7, 1× 12AU7 CR型 RIAAイコライザーアンプ
A電源： DC点灯(全球)　　　B電源： MOSFET式 スロースタート定電圧電源

[　フォノイコライザーアンプ部　]
[最大出力電圧]　 20Vrms(1kHz)
[利得(1kHz)] 　　29dB
[残留ノイズ] 　　50μV(IHF-A)
[RIAA偏差]　　 ±0.5dB以内 (20Hz〜20kHz)
[入力抵抗] 　　 47kΩ（MM）

[ 　フラットアンプ部　 ] 不平衡入出力、連続可変利得型
[最大出力電圧] 　20Vrms(1kHz)
[最大利得]　　 　約17dB (約7倍)
[周波数特性] 　　5Hz〜200kHz（-3dB）
[残留ノイズ] 　　15μV(IHF-A)

[　全体　]

[入出力端子]　　 PHONO IN： RCAジャック、MMカートリッジ用、47kΩ
　　　　　　　　LINE IN ： 4系統 LINE 1, 2, 3 : RCAジャック
　　　　　　　　LINE 4 : 3.5mmステレオフォーンジャック(前面)
　　　　　　　　PRE OUT ： RCAジャック 2系統 (パラレル出力)
　　　　　　　　REC OUT ： RCAジャック 1系統、
[電源電圧]　　　 AC 100V 50/60Hz IEC規格3Pインレット式
[定格消費電力]　23W
[本体寸法]　　　 W 352 × H 66 × D 298 mm (突起部含む)
[本体重量]　　　約3.9kg（完成時）
---
