LAMP ワンタッチスライド丁番 厚扉用 H230-C26/26T カップ径Φ40 全かぶせ キャッチ付
481

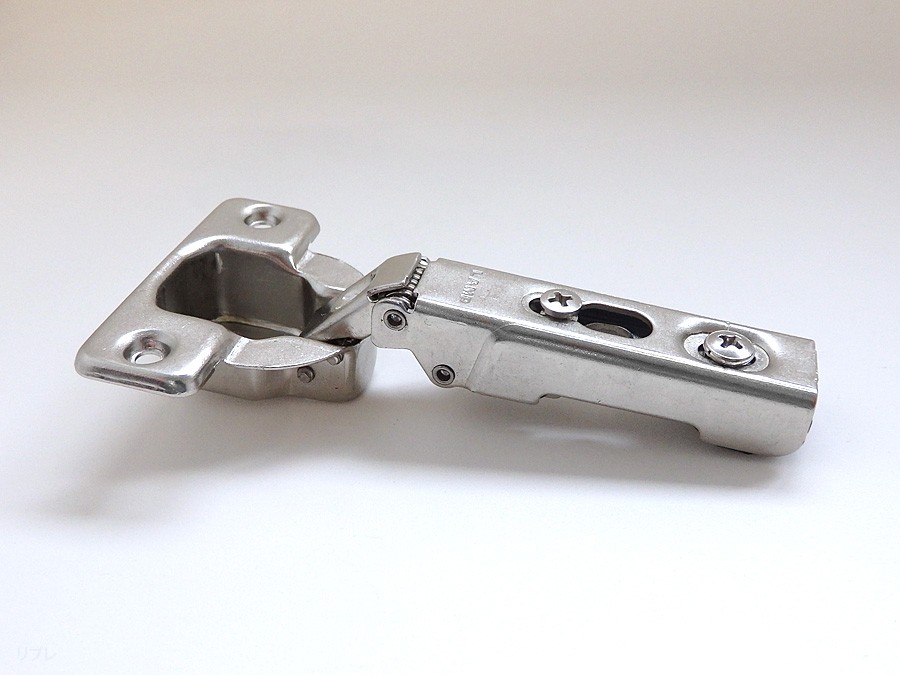

スガツネ(LAMP)のワンタッチスライド丁番「H230-C26/26T」です。
厚扉用。100°開き。26mmかぶせ。
●扉の三次元調整ができます。（前後±2.5mm、上下±3mm、かぶせ[左右]+0mm、-4mm）
厚扉用。100°開き。26mmかぶせ。
●扉の三次元調整ができます。（前後±2.5mm、上下±3mm、かぶせ[左右]+0mm、-4mm）
スガツネ(LAMP)のワンタッチスライド丁番「H230-C26/26T」です。
厚扉用。100°開き。26mmかぶせ。
●扉の三次元調整ができます。（前後±2.5mm、上下±3mm、かぶせ[左右]+0mm、-4mm）
【仕様】キャッチ付
【材料】鋼
【仕上】ニッケルめっき
【質量】81.3g
【適応かぶせ量】全かぶせ 22〜26mm（カット量7mmの時）
【カップ径】Φ40
【掘込深さ】15mm
【推奨扉厚】18〜30mm
【推奨ねじ】呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ
※取付の際は、以下の別売マウンティングプレート（取付座金）「230シリーズ」をお買い求めください。
⇒3つ穴タイプ「230-P4W-30T」
⇒4つ穴タイプ「230-P6WT」
厚扉用。100°開き。26mmかぶせ。
●扉の三次元調整ができます。（前後±2.5mm、上下±3mm、かぶせ[左右]+0mm、-4mm）
【仕様】キャッチ付
【材料】鋼
【仕上】ニッケルめっき
【質量】81.3g
【適応かぶせ量】全かぶせ 22〜26mm（カット量7mmの時）
【カップ径】Φ40
【掘込深さ】15mm
【推奨扉厚】18〜30mm
【推奨ねじ】呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ
※取付の際は、以下の別売マウンティングプレート（取付座金）「230シリーズ」をお買い求めください。
⇒3つ穴タイプ「230-P4W-30T」
⇒4つ穴タイプ「230-P6WT」
