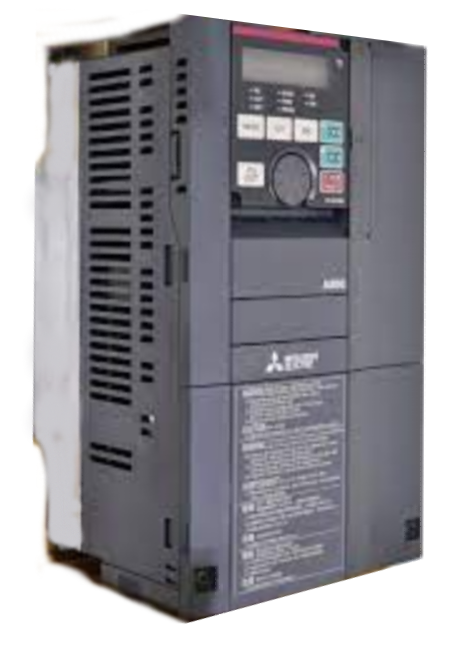

三菱電機 FR-F820-30K-1 三相200v 適用モータ容量:30kw 標準構造品 FMタイプ 三菱電機 汎用インバータ
340,000
・メーカー：三菱電機 汎用インバータ
・シリーズ：FREQROL-F800 標準構造品
・タイプ：FMタイプ(周波数計などを接続)
・製品形名：FR-F820-30K-1
・適用モータ容量：30kw(三相200v)
・電源設備容量[SLD]：58kVA
・電源設備容量[LD]：53kVA
・入力定格電圧：3相 200〜240v
・出力定格電圧：3相 200〜240v
・出力定格電流[SLD]：125A
・出力定格電流[LD]：114A
・周波数：50Hz/60Hz
【 FREQROL-F800シリーズの特長 】
●ファン・ポンプ・ブロワなどの回転数を制御・調整し
モータ効率を最大限に向上させた省エネ運転ができます。
●LD(軽負荷)/SLD(超軽負荷)２種類の定格が選択でき、
モータに合わせた最適な容量のインバータが選定できます。
●新開発のアドバンスト最適励磁制御では、
従来の最適励磁制御でのモータ効率はそのままで
始動時に大きなトルクを得る事ができます。
●制御回路端子は、スプリングクランプ端子を採用し
高い信頼性と簡単配線を実現しました。
・シリーズ：FREQROL-F800 標準構造品
・タイプ：FMタイプ(周波数計などを接続)
・製品形名：FR-F820-30K-1
・適用モータ容量：30kw(三相200v)
・電源設備容量[SLD]：58kVA
・電源設備容量[LD]：53kVA
・入力定格電圧：3相 200〜240v
・出力定格電圧：3相 200〜240v
・出力定格電流[SLD]：125A
・出力定格電流[LD]：114A
・周波数：50Hz/60Hz
【 FREQROL-F800シリーズの特長 】
●ファン・ポンプ・ブロワなどの回転数を制御・調整し
モータ効率を最大限に向上させた省エネ運転ができます。
●LD(軽負荷)/SLD(超軽負荷)２種類の定格が選択でき、
モータに合わせた最適な容量のインバータが選定できます。
●新開発のアドバンスト最適励磁制御では、
従来の最適励磁制御でのモータ効率はそのままで
始動時に大きなトルクを得る事ができます。
●制御回路端子は、スプリングクランプ端子を採用し
高い信頼性と簡単配線を実現しました。
仕様●多段速：15速●異常出力：1c接点(AC230V0.3A、DC30V0.3A)、オープンコレクタ出力、アラームコード(4bit)出力●瞬停再始動：あり(周波数サーチ方式、減電圧方式) 寸法(mm)550H×325W×195L 質量(kg)(概略)22 寸法H(mm)550 保護構造IP00 電源(定格入力 交流電圧・周波数)3相200〜240(50Hz/60Hz) 寸法d(mm)10 制御方式Soft-PWM制御/高キャリア周波数PWM制御(V/F制御、アドバンスト磁束ベクトル制御、リアルセンサレスベクトル制御を選択可能)/最適励磁制御/ベクトル制御/PMセンサレスベクトル制御 寸法D(mm)195 出力電圧(V)3相200〜240 寸法D1(mm)17 寸法W(mm)325 電源電圧(V)(定格入力 交流電圧・周波数)3相200〜240(50Hz/60Hz) 適合モータ容量(kW)30 冷却方式強制風冷 寸法d1(mm)20 寸法H1(mm)530 周波数範囲(Hz)0.2〜590(アドバンスト磁束ベクトル制御、リアルセンサレスベクトル制御、ベクトル制御、PMセンサレスベクトル制御時の上限周波数は400です。) 定格入力電流(A)150(標準負荷 初期値) 寸法H2(mm)10 寸法W1(mm)270 寸法W2(mm)10 出力信号インバータ運転中、周波数到達、周波数検出、運転準備完了、過負荷警報、異常出力、軽故障などより、オープンコレクタ出力5種類、接点出力(1c接点)2種類選択可能 通信機能RS-485標準対応(三菱インバータプロトコル、MODBUS(R)RTU)、CC-Link、CC-Link IEフィールドネットワーク、CC-Link IE、TSN、PROFIBUS-DP、DeviceNet(TM)、SSCNETIII(/H)、FLリモート オプション有り 回生制動トルク20%連続(最大値許容使用率) 始動トルクSLD定格：120% 0.3Hz、LD定格：150% 0.3Hz、ND定格：150% 0.3Hz、HD定格：150% 0.3Hz(リアルセンサレスベクトル制御時)、SLD定格：120% 0Hz、LD定格：150% 0Hz、ND定格：150% 0Hz、HD定格：150% 0Hz(ベクトル制御時) 加速・減速時間設定(s)0〜3600(最大3種類の加速・減速個別設定可能) 周波数許容範囲(%)±5
