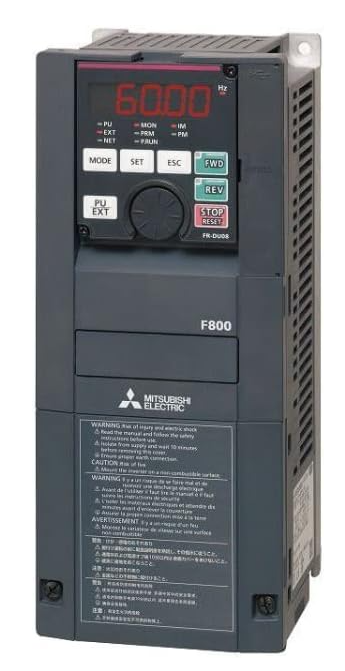

FR-F820-30K-1 三相200v 適用モータ容量:30kw 標準構造品 FMタイプ 三菱電機 汎用インバータ

仕様●多段速：15速●速度指令：DC0〜5V、DC0〜10V、DC0〜±5V、DC0〜±10V、4〜20mA、パルス列入力、操作パネル、パラメータユニットによるデジタル設定BCD4桁または16ビットバイナリ(オプションFR-A8AX使用時)●異常出力：1c接点(AC230V0.3A、DC30V0.3A)、オープンコレクタ出力、アラームコード(4bit)出力●瞬停再始動：あり(周波数サーチ方式、減電圧方式)●脱着式端子台：制御回路端子に採用 寸法(mm)400H×250W×190L 質量(kg)15 タイプFM、RS-485通信 周波数(Hz)50/60 寸法H(mm)450 保護構造閉鎖型(IP20) 制御方式Soft-PWM制御/高キャリア周波数PWM制御(V/F制御(最適励磁制御など)、アドバンスト磁束ベクトル制御(アドバンスト最適励磁制御など)、PMモータ制御を選択可能) 寸法D(mm)190 寸法D1(mm)93.3 定格出力電流(A)114 寸法W(mm)250 交流電圧許容変動(V)170〜264(50/60Hz) 出力定格容量(kVA)43 定格入力交流電圧(V)3相200〜240 適合モータ容量(kW)30 冷却方式強制風冷 機能●モニタ機能：出力周波数、モータ電流(定常またはピーク値)、出力電圧、運転速度、コンバータ出力電圧、入力電力、出力電力、ロードメータなどより1種類選択可能。パルス列出力(1440パルス/s 2mA)およびアナログ出力(DC0〜10V)●通信機能：RS-485標準対応(三菱インバータプロトコル、MODBUS〓RTU*2 、BACnet〓MS/TP)、Ethernet標準対応*2、CC-Link、CC-Link IEフィールドネットワーク、CC-Link IE TSN、PROFIBUS-DP、DeviceNet〓、LONWORKS〓、FLリモートオプション有り 寸法H1(mm)430 周波数範囲(Hz)出力周波数範囲：0.2〜590(アドバンスト磁束ベクトル制御、PMモータ制御時の上限周波数は400Hzです) 定格入力電流(A)139 電源設備容量(kVA)53 出力過負荷電流定格120%60s、150%3s(反限時特性)周囲温度50℃ 寸法W1(mm)280 定格出力容量(VA)43000 出力信号インバータ運転中、周波数到達、周波数検出、運転準備完了、過負荷警報、異常出力、軽故障などより、オープンコレクタ出力5種類、接点出力(1c接点)2種類選択可能 定格出力電圧(V)3相200〜240 回生制動トルク誘導モータ：0.75K〜55K…15%連続、75K以上…10%連続(最大値許容使用率)、IPMモータ：約5%(1.5K以下…約10%)(最大値許容使用率) 始動トルク誘導モータ：120% 0.5Hz(アドバンスト磁束ベクトル制御時)、IPMモータ：50% 加速・減速時間設定(s)0〜3600(最大3種類の加速・減速個別設定可能) 周波数許容範囲(%)±5
