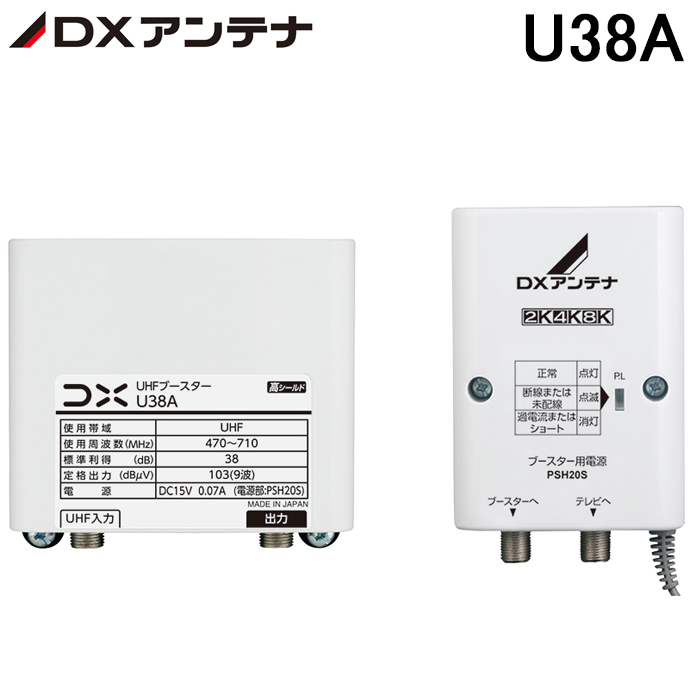

DXアンテナ U38A UHF帯ブースター(38dB形) 屋外用 UHF増幅モデル 家庭用 増幅部 電源部 (U43A(利得切替無し)の後継品) DXANTENNA
6,300
◆メーカー:DXアンテナ
◆品名:UHF帯ブースター(38dB形) 屋外用 UHF増幅モデル 家庭用 増幅部 電源部 (U43A(利得切替無し)の後継品)
◆品番:U38A
◆使用帯域:UHF
◆周波数帯域(MHz):470〜710
◆標準入力レベル(dBμV):41〜65(75)(※1)
◆標準利得(dB):38
◆定格出力レベル※3(dBμV):103(9波)
◆入力ATT(dB):0、−10(スイッチ切換式)
◆利得調整(dB):0〜−10以上(連続可変)
◆帯域内周波数特性※5:±2.5
◆雑音指数※5(dB):1.5以下(※2)
◆入出力インピーダンス:75(F形)
◆VSWR※5:3.0以下
◆相互変調(IM3)※5(dB):-68以下
◆利得安定度(dB):±2.5
◆ハム変調(dB):-50以下
◆出力モニター(dB):-20
◆耐衝撃波:±25kV(1.2/50μs)
◆直流供給電源:DC15V/0.05A
◆電源/消費電力※3:AC100V/2.0W、2.8W(※4)
◆電源/消費電流:DC15V/0.07A、0.12A(※4)
◆使用温度範囲(℃):−20〜＋50
◆漏洩電界強度(dBμV/m):34.0以下
◆外形寸法(mm):84(H)×90(W)×47(D)
◆適合マスト径(mm):Φ22〜49
◆質量(kg):0.22
※1 入力レベル調整スイッチ10dB使用時:UHF51〜75dBμV
※2 470〜50MHz:1.7dB以下、650〜710MHZ:2.0dB以下(最大利得時)
※3 電源部:PSH20S
※4 UHF電源供給時
※5 利得最大時
◆品名:UHF帯ブースター(38dB形) 屋外用 UHF増幅モデル 家庭用 増幅部 電源部 (U43A(利得切替無し)の後継品)
◆品番:U38A
◆使用帯域:UHF
◆周波数帯域(MHz):470〜710
◆標準入力レベル(dBμV):41〜65(75)(※1)
◆標準利得(dB):38
◆定格出力レベル※3(dBμV):103(9波)
◆入力ATT(dB):0、−10(スイッチ切換式)
◆利得調整(dB):0〜−10以上(連続可変)
◆帯域内周波数特性※5:±2.5
◆雑音指数※5(dB):1.5以下(※2)
◆入出力インピーダンス:75(F形)
◆VSWR※5:3.0以下
◆相互変調(IM3)※5(dB):-68以下
◆利得安定度(dB):±2.5
◆ハム変調(dB):-50以下
◆出力モニター(dB):-20
◆耐衝撃波:±25kV(1.2/50μs)
◆直流供給電源:DC15V/0.05A
◆電源/消費電力※3:AC100V/2.0W、2.8W(※4)
◆電源/消費電流:DC15V/0.07A、0.12A(※4)
◆使用温度範囲(℃):−20〜＋50
◆漏洩電界強度(dBμV/m):34.0以下
◆外形寸法(mm):84(H)×90(W)×47(D)
◆適合マスト径(mm):Φ22〜49
◆質量(kg):0.22
※1 入力レベル調整スイッチ10dB使用時:UHF51〜75dBμV
※2 470〜50MHz:1.7dB以下、650〜710MHZ:2.0dB以下(最大利得時)
※3 電源部:PSH20S
※4 UHF電源供給時
※5 利得最大時
電源部(PSH20S)の規格
◆使用周波数( MHz):10〜3224
◆電源/消費電力(V/W):AC100V(50/60Hz)/10
◆重畳電源(V/A):DC15/0.5
◆入出力インピーダンス(Ω):75(F形)
◆挿入損失(dB):0〜1.2(10〜1000MHz)
0〜2.0(1000〜2610MHz)
0〜3.0(2610〜3224MHz)
◆使用温度範囲(℃):-10〜+40
◆寸法(高さ×幅×奥行mm):97(H)×70(W)×35(D)
◆質量(kg):0.2
UHFを増幅するブースターです。
テレビ信号が弱い場合や、
複数のテレビにテレビ信号を送る必要がある場合に電波を強くするために使用します。
小型なので水平マストにも取り付け可能。
増幅帯域:UHF38dB
屋外用。
