(1ペア)TangBand W4-2142,W4-1879,W4-1337SDF 10cm 兼用 20L ZWBR ダブルバスレフ
28,000
独自構造（ZWBR方式）によるダブルバスレフエンクロージャーで、TangBand W4-2142,W4-1879,W4-1337SDF,W4-930SG,W4-925SEなど10cmフルレンジユニットの能力を最大限に引き出すようにチューニングした容積20リットルの製品です。
本製品は受注生産品で製作のご依頼についてはお問い合わせください。
本製品は受注生産品で製作のご依頼についてはお問い合わせください。
■製品詳細
ZWBR方式についてはZWBR方式と検索していただきますと詳しい情報が得られますが以下に概要を説明します。
エンクロージャーの構造は、以下の図のように斜めの仕切板により第1室と第2室を分けております。
この構造により、エンクロージャー内の平行面が少なくなり定在波の発生を減らすことが出来、良質の低音域の増強が可能で、仕切板が補強板をかねてエンクロージャーの共振も抑えることが出来、余分な付帯音を発生せずに聞きやすい音になります。スピーカーユニットに対するダクトの最適化は吸音材なしの状態でチューニングを行っております。
ZWBR方式の特徴は、第2ダクトの開口部を絞りダンピングをかけていることで、ダクトの共振Qが下がり共振周波数帯域が広がりかつ共振周波数が下がります。
聴感上の効果はバスレフのボンつきを押さえ締りのある低音感が得られます。
W4-2142,W4-1337SDF,W4-930SG,W4-927SEをこのエンクロージャーに実装して聞いてみますと低音再生とバランスのとれた中高音でスピーカーユニットの良さが引き出されます。
YouTubeで以下のように検索して頂くとこのエンクロージャーと同等の実験BOXにW4-2142,W4-1879を実装したスピーカーの再生音が試聴できます。
W4-2142 20L ZWBR YouTube
W4-1879 20L ZWBR YouTube
■製品仕様
外形寸法：450x210x335mm(HWD)
内容量：約20リットル
重量：約7Kg／1台（ユニット含まず）
材料：MDF 15mm厚
仕上げ：天然木マホガニー柾目突き板Bees Wax仕上げ
スピーカー穴径：96mmΦ
適合ユニット：W4-2142,W4-1879,W4-1337SDF,W4-930SG,W4-927SE,他TB10cmフルレンジ
付属品：ターミナル、内部配線コードファストン端子付き
注意点：手作り加工の為に目立ちませんが小さな加工傷が若干あります。
スピーカーユニットを取り付けた写真を掲載しておりますが本製品にスピーカーユニットは付属しません。
■製品特性

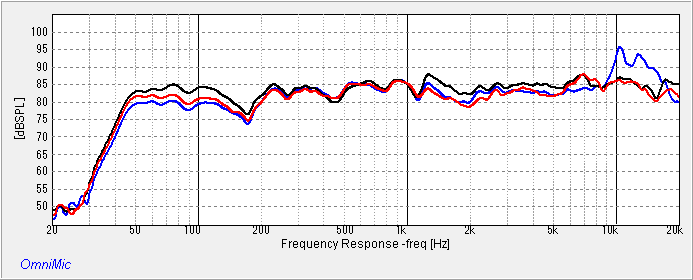

本製品にTangBandのW4-1879,W4-2142,W4-1337SDFを取り付けた場合のユニット軸上のバッフルから30cmの周波数特性をOmniMicで計測したの結果は以下のグラフのような特性です。黒がW4-1879、赤がW4-2142、青がW4-1337SDFの特性です。
■ご使用上の注意点
本製品は１台１台手作りで製作しておりますので、内部構造及び仕上げの面で若干のばらつきがございますがご容赦ください。
本製品にスピーカーユニットを取り付ける際には、スピーカーユニット付属のねじとワッシャーをご使用くださり、取り付けの際にはスピーカーユニットと本エンクロージャーとの間の隙間がなくなる程度に取り付けていただき、ねじを強く締め付けすぎないようにご注意ください。
■お手入れについて
本製品は天然木マホガニー柾目突き板Bees Wax仕上げを行っております。通常は乾いた布で乾拭きをする程度で上品なつやが保てますが、表面のつやがなくなってまいりましたらBees Waxを乾いた布に極少量つけて磨いていただきますと上品なつやを保つことが出来ます。
■商品発送
商品は注文日より原則１週間以内にお届けいたします。
商品到着までしばらくお待ちください。
■商品のお問い合わせについて
在庫なし商品のお問い合わせおよび掲載商品以外のユニット及び仕上げについては特注対応のお問い合わせはここよりお問い合わせください。
