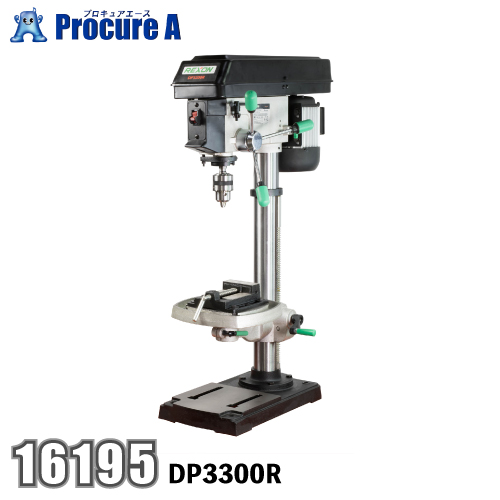

東洋アソシエイツ TOYOAS 卓上ボール盤 DP3300R REXON 16195 ●YU501
100,584
パッケージ内容
・卓上ボール盤DP3300R
・ドリルチャック
・チャックキー
・バイス
・バイス固定具一式
・標準工具
製品仕様（本体）
ワークテーブル：W274×D274mm
チャック間※1：最大414mm
スピンドルテーパー：MT2×JT-3
スピンドルトラベル：80mm
回転速度
〔50Hz〕 min-1［回転/分］
210/280/320/420/500/540
830/1290/1350/1580/2180/2580
〔60Hz〕 min-1［回転/分］
250/340/390/510/600/650
990/1550/1620/1900/2620/3100
定格電圧：100V
定格周波数：50/60Hz
定格消費電力： 600W
自重：59kg
設置面寸法：W274×D463mm
本体寸法：W274×D463×H1000mm
梱包寸法：810×530×483mm
製品仕様（ドリルチャック）
把握径：16mm迄
製品仕様（バイス）
口幅：100mm
口開：93mm
口高：22mm
設置面：143×158mm
寸法※2 ：W143×D180×H49mm
※１：ドリルチャックからワークテーブル迄の距離。
※２：Dは最小値。口開最大時で、レバー最長時は、D263mm
★付属バイスを本体に固定するには、別途17mmスパナが二つ必要です。
・卓上ボール盤DP3300R
・ドリルチャック
・チャックキー
・バイス
・バイス固定具一式
・標準工具
製品仕様（本体）
ワークテーブル：W274×D274mm
チャック間※1：最大414mm
スピンドルテーパー：MT2×JT-3
スピンドルトラベル：80mm
回転速度
〔50Hz〕 min-1［回転/分］
210/280/320/420/500/540
830/1290/1350/1580/2180/2580
〔60Hz〕 min-1［回転/分］
250/340/390/510/600/650
990/1550/1620/1900/2620/3100
定格電圧：100V
定格周波数：50/60Hz
定格消費電力： 600W
自重：59kg
設置面寸法：W274×D463mm
本体寸法：W274×D463×H1000mm
梱包寸法：810×530×483mm
製品仕様（ドリルチャック）
把握径：16mm迄
製品仕様（バイス）
口幅：100mm
口開：93mm
口高：22mm
設置面：143×158mm
寸法※2 ：W143×D180×H49mm
※１：ドリルチャックからワークテーブル迄の距離。
※２：Dは最小値。口開最大時で、レバー最長時は、D263mm
★付属バイスを本体に固定するには、別途17mmスパナが二つ必要です。
小型ボール盤DP3050Rの上位モデルにあたる、卓上型ボール盤です。
スピンドルにジャコブステーパー3番を採用し、φ16.0のドリルビットに
対応できるドリルチャックが使えます。
また、MT2の他社製タッパーを付ければタップ切りが楽に出来ます。
スピンドルスピードを、材質に合わせて、12段階で調整できます。
ワークテーブルが可動でき、上下の昇降に加え、左右45°に傾斜ができます。
ドリルチャック、バイス共に標準付属品、チャックキーをボール盤本体に
収納できるように設計してあり、チャックキーの紛失防止にも対応しています。
モーター出力600W、自重59kgで安定した穴あけ加工が行える、工作作業の必需品です。
