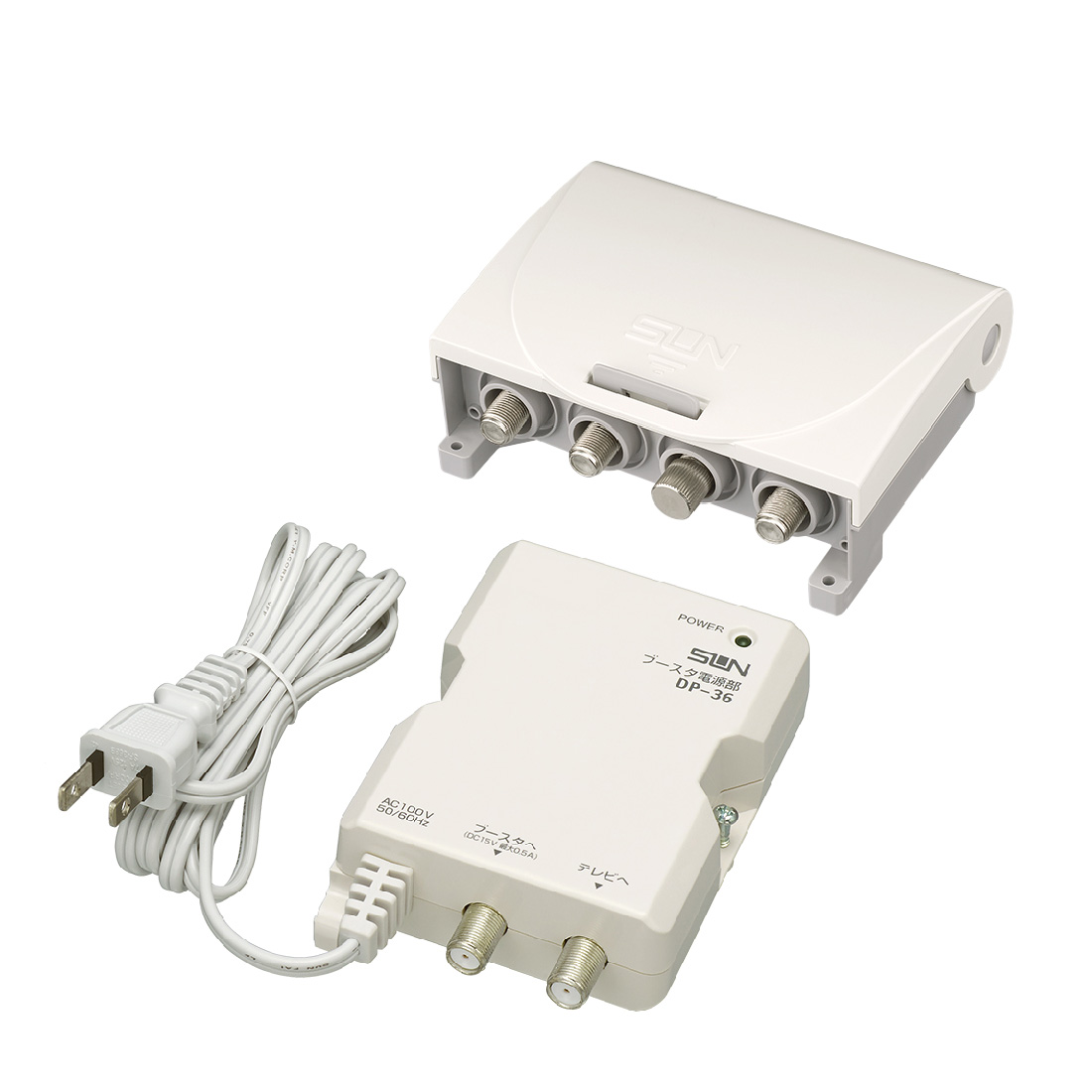

サン電子 新4K8K衛星放送対応 HCBU453 CS・BS・UHFブースタ 電源分離型 利得切換式 ワンタッチ着脱 高シールド 防雨構造

プロポチ 出店4周年を記念し、プレゼントキャンペーンを実施中！
3個口コーナータップをプレゼント！
この機会にぜひお役立ていただけますと幸いです！

※1宛先に1点のプレゼントです。
※当店発送の商品に限ります。ご注文の商品に同梱してお送りいたします。
※メーカー直送商品、提携倉庫直送商品、また、食品は対象外となります。



4K8K衛星放送に対応した、CS・BS・UHFブースタです。BS・110度CS・地上デジタル放送受信に最適です。

取付にワンタッチで着脱可能なプレート構造を採用。取付金具を設置した後、本体をワンタッチで着脱可能な為、調整作業が容易に行えます。

当社UHF平面アンテナ WGシリーズと組み合わせの場合、本機を直接アンテナ背面に取付できます。

利得切換機能を搭載している為、強電界から弱電界まで幅広い受信環境に対応可能です。

妨害信号の飛び込みを防ぐ高シールドタイプです。

UHFプリアンプ用電源スイッチを搭載し、送電状態をパイロットランプで確認できます。

マスト取付に加え、取付金具の水平部分（アーム部）にも取り付ける事が可能です。（増幅部）

防雨構造を採用し、屋外マスト及び壁面取付が可能です（増幅部のみ）適合マスト径　φ16〜48.6mm

施工が容易、すご楽コネクタ（F-5G）を付属しています。


特徴
■各帯域に利得切換スイッチを搭載していますので、強電界から弱電界まで幅広い受信環境に対応できます。(UHF3段階、CS・BS 2段階)
■妨害信号の飛び込みを防ぐ高シールドタイプの電源分離型ブースタです。IUHFプリアンプ用電源スイッチにより、別売のUHFプリアンプへ電源を送電できます。
また、送電状態をパイロットランプで確認できます。(当社指定のプリアンプをご使用下さい)
■従来のマスト取付に加え、取付金具等の水平部分 (アーム部)にも取り付け可能です。(増幅部)
■出力モニタ(測定用)端子を搭載し、各帯域に利得切換スイッチと0~-10dBの利得調整機能を備えているので、レベル調整が容易に行えます。
■防雨構造を採用し、屋外でも設置できます。(増幅部)


・周波数帯域
UHF：470〜710 (ch13〜52)
CS・BS-IF：1032〜3224
・標準利得（dB）
UHF：45,35,25(入力レベル調整・切換式)
CS・BS-IF：27/35,17/25(入力レベル調整・切換式)
・適正入力レベル（dBμ）※1
UHF：40〜80 （90）※2
CS・BS-IF：45〜79 （89）※2
・定格出力（dBμ）
UHF：105（9波）
CS・BS-IF：96/104（50波）
・利得調整範囲（dB）
UHF：0〜-10以上
CS・BS-IF：0〜-10以上
・雑音指数　※3（dB以下）
UHF：1.5（1.8）※4
CS・BS-IF：7.0
・入出力インピーダンス（Ω）：75（F形）
・VSWR（以下）
UHF：3.0
CS・BS-IF：2.5
・CIN（）
CS・BS-IF：2.5
・運用消費電力
本体のみ3.2W （DC15V　150ｍA）
UHFプリアンプ送電時4.2W（DC15V　200ｍA）
CS・BSコンバータ4W送電時8.8W（DC15V　420ｍA）
UHFプリアンプ・CS・BSコンバータ送電併用時10W（DC15V　470ｍA）
・寸法（mm）　H×W×D
本体　92×117×52 電源部　101×77×32
・質量（g）：本体　300　　電源部　210
・備考
UHFプリアンプ用電源SW付
出力モニタ端子付、電源部：DP-36

※1 適正入力レベルの範囲内であっても電波の品質によっては映らない場合もあります。
※2 最小標準利得選択、及び利得調整（-10dB）併用時
※3 最大標準利得選択、及び利得調整（0dB）時
※4 ()内は670-710MHzでの値。
