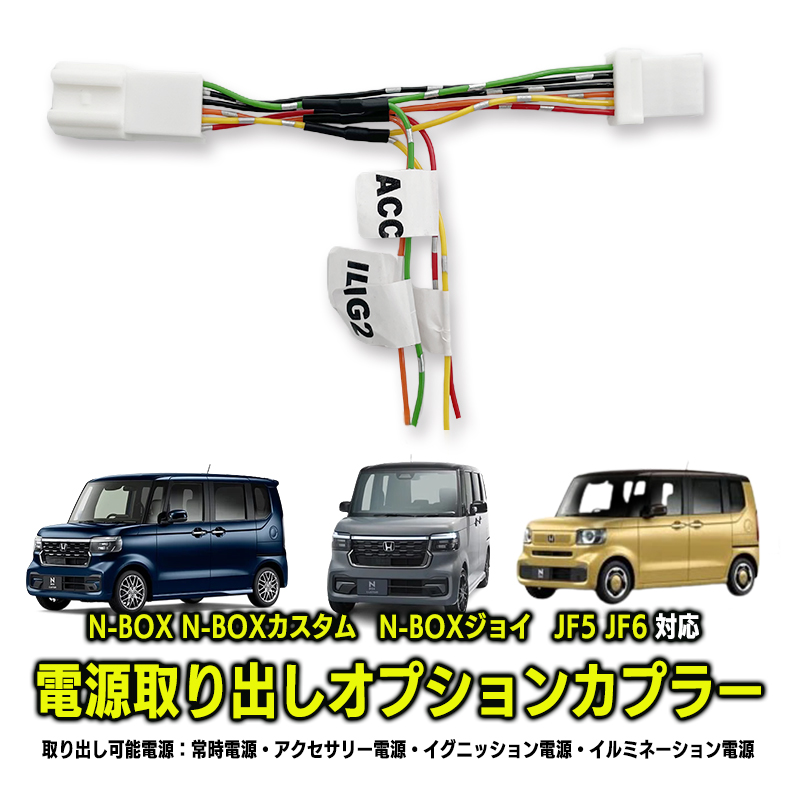

N-BOX N-BOXカスタム N-BOXジョイ JF5 JF6 対応 電源取り出しオプションカプラー

ショップからのメッセージ

◎常時電源を取り出すときには、付属の10A（アンペア）のヒューズを接続してください！
当製品を取り付け後に常時電源を取り出す場合は、ヒューズボックス下段から2番目、左に2番目の位置に10Aのヒューズが差し込まれているかご確認ください。
既にヒューズが差し込まれている場合は不要ですが、差し込まれていない場合は当製品に付属の10Aのヒューズをヒューズボックス下段から2番目、左に2番目の位置に差し込んでください。
※ヒューズボックスの差し込み場所は下記の画像をご参考にしてください。

◎複雑な作業がなく配線の接続が簡単!
電源を取り出す時に当製品と接続機器の配線の間にI字タップをペンチで挟んで取り付けるだけ!
ドライブレコーダー・ETC・バックカメラなどの電装品を取り付ける時には欠かせない一品です!

ショップからのメッセージ

【対応車種】
●N-BOX / N-BOXカスタム
型式：JF5/JF6
年式：2023(令和5)年10月〜

●N-BOXジョイ
型式：JF5/JF6
年式：2024(令和6)年9月〜

【動作確認済車両】
・N-BOXジョイ
型式：6BA-JF6
年式：2025(令和7)年7月登録車
グレード：ターボ


【商品仕様】
オプションカプラーを差し込むだけで4種の電源が取り出し可能になる万能カプラーです！

※ヒューズボックスの差し込み場所は上記の画像をご確認ください。
※当製品は分岐タイプなので、純正用品などで、すでにオプションカプラーが使われている場合でも連結して使用可能です。
※付属の10A（アンペア）のヒューズはヒューズボックス下段から2番目、左に2番目の位置に差し込んでください。
※常時電源を使用しない場合はヒューズを差し込まなくて大丈夫です。
※お車のオプションカプラーの形状をご確認の上、ご購入ください。

【商品内容】
・オプションカプラー（分岐タイプ）
・I字タップ（エレクトロタップ）×4
・ヒューズ（10A）×1

◎取り付けは簡単!運転席の足元のオプションカプラーに差し込むだけ！

◎ペンチでスグに分岐配線ができる、I字タップを採用!

◎ドラレコ・ETC・LEDイルミ製品などの取り付け工賃を抑えられます!

◎製品のメスカプラーに元々刺さっていたカプラーを差し込むことで、別の機器を連結して追加で電源を取り出せます!

【テスターでの確認方法】
・BATTERY（常時電源）/+
エンジンOFFの状態で「BATTERY」の配線と、ボディアース（-）にテスターを接続し、通電を確認して下さい。

・ACC（アクセサリー電源）/+
ブレーキを踏まずスタートボタンを1度押し「ACC」の配線とボディアース（-）にテスターを接続し、通電を確認して下さい。

・IG2（イグニッション電源）/+
ブレーキを踏まずスタートボタンを２度押し「IG2」の配線とボディアース（-）にテスターを接続し、通電を確認して下さい。

・ILL（イルミネーション電源）/+
ライトを点灯させて「ILL」の配線と、ボディアース（-）にテスターを接続し、通電を確認して下さい。

※テスターは付属しておりません、テスターで確認をされる場合は、ご自身でテスターのご準備をお願い致します。

【注意事項】
※基本的に知識のある方、取り付け接続方法を理解しているに向けての製品となります。社外品(ETC、ドライブレコーダー等)の接続取付のサポート等は致しかねますのでご了承お願い致します。
※取扱説明書等は付属しておりません。
※配線同士が接触すると、ショートする可能性がございます。使わない配線はショートしないよう、絶縁テープ等で巻いて接触しないように処理をしてください。
※取り付け作業は自己責任にて行ってください。
