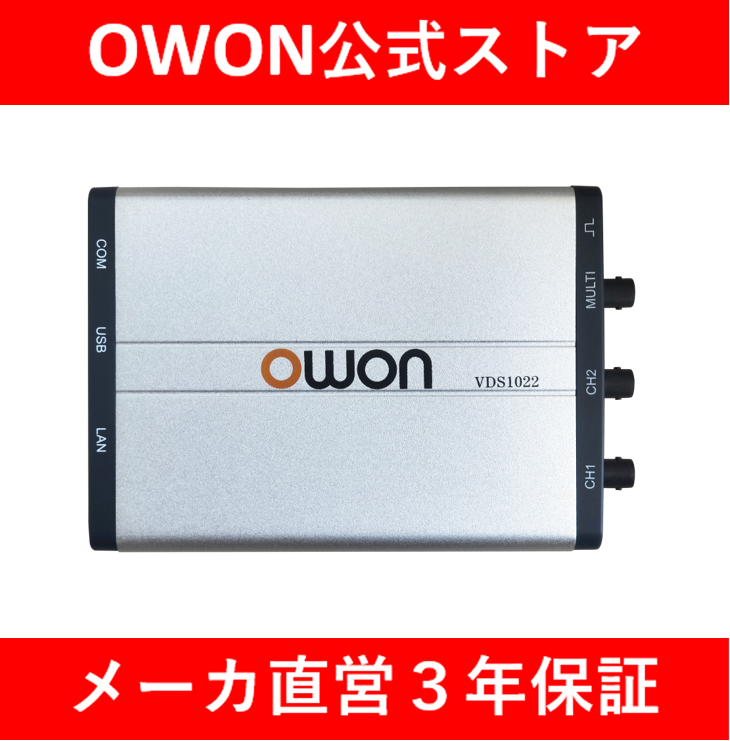

OWON USBオシロスコープ VDS1022 2ch PCオシロスコープ バーチャルオシロスコープ 25MHz帯域幅 100M/sサンプリングレート
13,200
■周波数帯域： 25MHz、 2チャンネル、サンプルレート： 最高 100Mサンプル/秒
■垂直軸分解能： 8ビット、レコード長： 5k、SCPIコマンドをサポート
■インターフェース：USB（VDS1022）、絶縁USB（VDS1022I）
■メーカー直販国内正規品：本体3年、付属品1年保証
■詳細については、owon.co.jpにてご確認ください。ご購入はOWONメーカー直営店及び正規代理店をご利用ください。並行輸入品は保証対象外とさせていただきます。ご了承お願いいたします。
■垂直軸分解能： 8ビット、レコード長： 5k、SCPIコマンドをサポート
■インターフェース：USB（VDS1022）、絶縁USB（VDS1022I）
■メーカー直販国内正規品：本体3年、付属品1年保証
■詳細については、owon.co.jpにてご確認ください。ご購入はOWONメーカー直営店及び正規代理店をご利用ください。並行輸入品は保証対象外とさせていただきます。ご了承お願いいたします。
VDSシリーズ PCベース・オシロスコープ
| モデル | VDS1022I | VDS1022 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数帯域 | 25MHZ | |||||||||||||
| チャンネル数 | 2 | |||||||||||||
| サンプルレート | 100Mサンプル/秒 | |||||||||||||
| 水平軸スケール | 5ns/div〜100s/div, ステップ 1〜2〜5 | |||||||||||||
| レコード長 | 5k | |||||||||||||
| 最大入力電圧 | 400V (PK - PK) (DC+AC, PK - PK) | 40V (PK - PK) (DC+AC, PK - PK) | ||||||||||||
| 垂直軸分解能 | 8ビット | |||||||||||||
| 垂直軸スケール | 5mV/div〜5V/div | |||||||||||||
| トリガ・タイプ | エッジ, パルス, ビデオ, スロープ | |||||||||||||
| トリガ・モード | オート, ノーマル, シングル | |||||||||||||
| アクイジション・モード | サンプル, ピーク検出, アベレージ | |||||||||||||
| 波形演算 | ＋, −, ×, ÷, invert, FFT | |||||||||||||
| インターフェース | USB 2.0 (絶縁) | USB 2.0 | ||||||||||||
| マルチ・ファンクション・ インターフェース | 機能 | トリガ出力, トリガ入力, パス/フェイル | ||||||||||||
| レベル | TTL | |||||||||||||
| 電源 | 5.0V/1A | |||||||||||||
| 消費電力 | ≤2.5W | |||||||||||||
| 寸法(W × H × D) | 170 × 120 × 18 (mm) | |||||||||||||
| 重量 | 約0.26 kg | |||||||||||||
