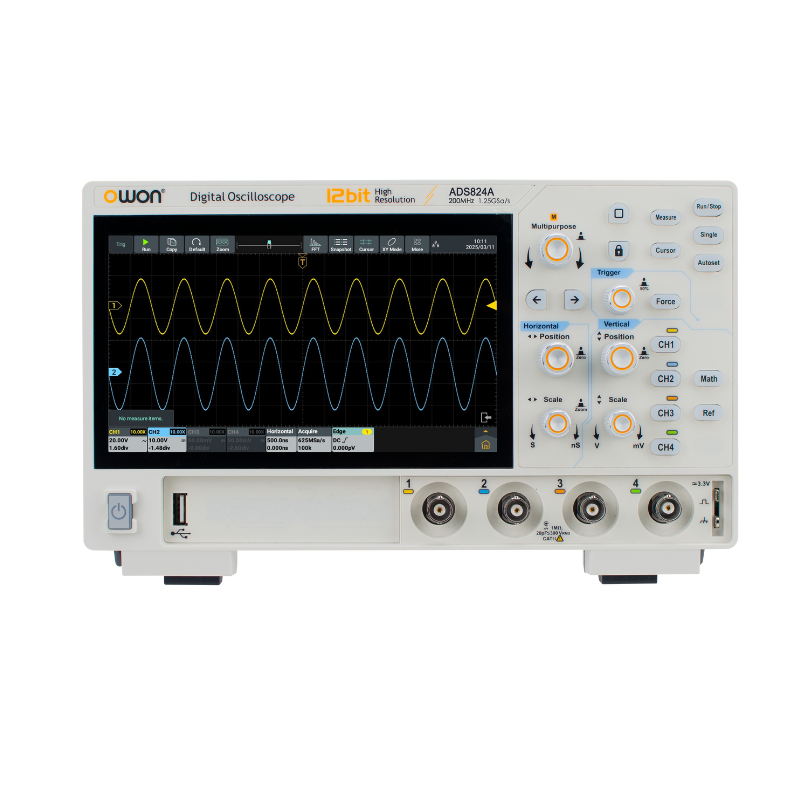

OWON ADS804A 12ビット デジタルオシロスコープ 4CH/1.25Gs/s 70MHz帯域 【メーカー直営3年保証】【日本語取扱説明書HPダウンロード】

45,000

販売サイトへ移動
【12ビット高分解能で微小信号も鮮明に観測】 12ビットADCを搭載し、微小信号の変化やノイズ成分も高精度に表示可能。

【最大200MHz帯域・1.25GSa/s高速サンプリング】 周波数帯域は70MHz〜200MHz(モデルによる)。サンプリングレートは最大1.25GSa/sに対応。メモリ長は最大50Mポイント、波形更新レートは最大700,000wfms/s。

【FFT解析・バスデコード・多機能測定を標準装備】 FFT（1Mポイント）や50種類以上の自動測定機能、バスプロトコル解析（UART/I2C/SPI/CAN/LIN）など、開発・検査に必要な解析機能を網羅。

【マルチタッチ対応＋豊富な入出力で操作性抜群】 7インチ静電容量式マルチタッチディスプレイにより、スマホ感覚の直感操作が可能。USBホスト・LAN・HDMI・Trig出力端子を標準装備し、外部表示・リモート操作・データエクスポートも簡単。省電力・薄型筐体設計（約1.5kg）で、限られた作業スペースにも適合します。

【取扱説明書と保証】国内正規品として、本体3年、付属品1年のメーカー保証付き。安心してご導入・ご使用いただけます。日本語取扱説明書は、OWON公式サイト(owon.co.jp）でダウンロード可能。
OWON ADS800A シリーズ｜モデル別 主要仕様
モデル ADS802A ADS812A ADS822A ADS804A ADS814A ADS824A
周波数帯域（-3 dB） 70 MHz 100 MHz 200 MHz 70 MHz 100 MHz 200 MHz
チャンネル数 222444
最高サンプルレート 1.25 GSa/s（1,2ch使用時） 1.25 GSa/s（1,2ch使用時）
625 MSa/s（3,4ch使用時）
最高波形取り込みレート 700,000 wfms/s
最大レコード長 50 M
垂直軸分解能 12 bits
垂直軸スケール 500 µV/div - 10 V/div
水平軸スケール 1 ns/div - 1000 s/div（1-2-5ステップ）
時間軸確度 ±25 ppm（typical）
入力インピーダンス 1 MΩ±2% ／ 20 pF±5 pF
プローブ減衰比 1.00µX-1.00 MX（1-2-5ステップ／ユーザー設定）

共通仕様
アクイジション・モード サンプル、ピーク検出、ハイレゾ、アベレージ、セグメント
DCゲイン確度 3%（≤1 mV）／2%（2 mV）／1.5%（≥5 mV）
トリガ・タイプ Edge、Video、Pulse、Slope、Runt、Windows、Timeout、Nth、Logic、RS232/UART、I2C、SPI、CAN、LIN
バス・デコーディング RS232/UART、I2C、SPI、CAN、LIN
自動測定 Period、Frequency、Width、Rise/Fall、Duty、Vavg、Vpp、VRMS、Vmax、Vmin、Phase、Delay ほか多数
波形演算 ＋、−、×、÷、FFT、Intg、Diff、Sqrt、関数演算、デジタルフィルタ（ローパス／ハイパス／バンドパス／バンドリジェクト）
周波数カウンタ 6桁（最高周波数＝帯域上限）
電圧計 DC、AC+DCrms、ACrms（4桁表示）
インターフェース HDMI、USB Device、USB Host、Trig Out (P/F)、LAN
ディスプレイ 7インチ（1024×600）静電容量式マルチタッチスクリーン
電源インターフェース Type-C [1]
寸法（W×H×D） 260 mm × 160 mm × 78 mm
重量 約1.5 kg（本体のみ）

[1] 外部バッテリ使用時は 12 V／4 A 出力に対応すること。
