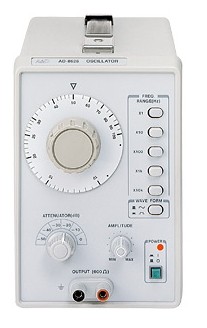

A&D 1MHz 低歪率オシレーター AD-8626
30,575
◆1MHz 低歪率オシレーター
◆10Hz〜1MHzのワイドな周波数レンジ（5レンジ）
◆0.02％以下（500Hz〜20kHz）の歪率の正弦波
◆10dBステップの減衰器（0〜-50dB）を内蔵
◆10Hz〜1MHzのワイドな周波数レンジ（5レンジ）
◆0.02％以下（500Hz〜20kHz）の歪率の正弦波
◆10dBステップの減衰器（0〜-50dB）を内蔵
| 信号出力部 | 出力周波数レンジ | 10Hz〜1MHz（5レンジ） |
| 出力波形 | 方形波、正弦波 | |
| 出力振幅 | 正弦波 5Vrms以上（600Ω負荷時） 方形波 10Vpp以上（無負荷時） | |
| 出力周波数精度 | ダイアル精度±（3%＋1Hz） （ダイアル10および100の位置における精度） | |
| 出力インピーダンス | 約600Ω | |
| アッテネータ（減衰器） | 0、−10、−20、−30、−40、−50（dB） （6ステップ、精度±1dB、600Ω負荷時） | |
| 正弦波 | 歪み率 | 0.02%以下（500Hz〜20kHz） 0.05%以下（100Hz〜100kHz） （100Hzはx10レンジ、100kHzはx1レンジ） 0.3%以下 （50Hz〜200kHz） 0.5%以下 （20Hz〜500kHz） 1.5%以下 （10Hz〜1MHz） |
| 方形波 | 立上り・立下り時間／対称性 | 200ns以下／±5%（1kHz、最大出力時） |
| 仕様保証温湿度範囲 | 10〜35℃、85%RH以下（結露しないこと） | |
| 電源 | 電圧・周波数 | AC100V±10%、50Hz／60Hz |
| 消費電力 | 約8W（約10VA） | |
| 外形寸法 / 本体質量 | 130（W）×200（H）×250（D）mm（突起部含まず） / 約3.0kg | |
| 付属品 | 電源ケーブル1本、出力ケーブル（バナナーワニロ）1本、取扱説明書 | |
