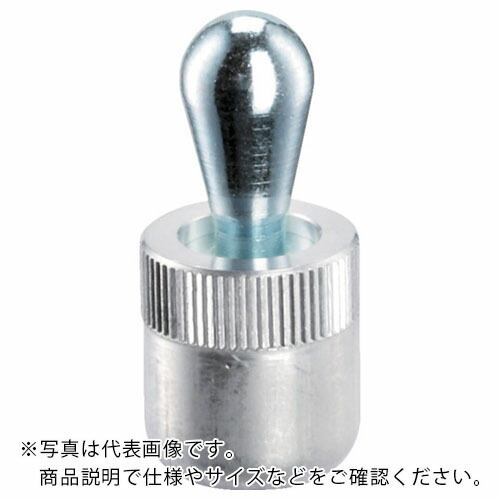

HALDER ( ロームヘルド・ハルダー ) プレッシャー・ピン 圧入タイプ シール無 １０×１１Ｌ ( 22150.0025 )
829
[特長]
●厚みの小さい軽量部品の簡単な固定に使います。
●加工品を横方向に押し付けて、位置決めします。
[仕様]
●d2(mm)：6
●l2(mm)：10.7
●d1(mm)：10
●l1(mm)：11
●バネ力F(N、max)：40
●ストロークs/x(mm)：2.0
●取付穴D(mm)：10
●スチール・ピン付
●シール無
●圧入取り付け
●取り付けが容易でスペースを取らない
[材質／仕上]
●ピン：スチール(浸炭焼入れ、亜鉛メッキ)
●ハウジング：アルミニウム
●厚みの小さい軽量部品の簡単な固定に使います。
●加工品を横方向に押し付けて、位置決めします。
[仕様]
●d2(mm)：6
●l2(mm)：10.7
●d1(mm)：10
●l1(mm)：11
●バネ力F(N、max)：40
●ストロークs/x(mm)：2.0
●取付穴D(mm)：10
●スチール・ピン付
●シール無
●圧入取り付け
●取り付けが容易でスペースを取らない
[材質／仕上]
●ピン：スチール(浸炭焼入れ、亜鉛メッキ)
●ハウジング：アルミニウム
| 特長： | 厚みの小さい軽量部品の簡単な固定に使います。 加工品を横方向に押し付けて、位置決めします。 |
| 用途： | プリント基板、プラスチック外装等の軽量物の簡易固定。軽量ワークの横方向の位置決めに。 |
| 仕様： | d2(mm)：6 l2(mm)：10.7 d1(mm)：10 l1(mm)：11 バネ力F(N、max)：40 ストロークs/x(mm)：2.0 取付穴D(mm)：10 スチール・ピン付 シール無 圧入取り付け 取り付けが容易でスペースを取らない |
| 材質／仕上： | ピン：スチール(浸炭焼入れ、亜鉛メッキ) ハウジング：アルミニウム |
