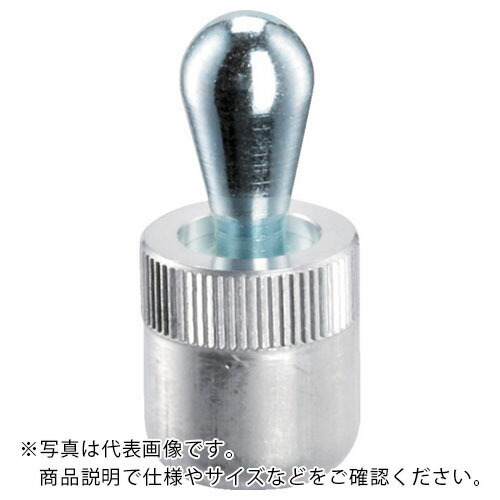

HALDER プレッシャー・ピン 圧入タイプ シール無 6×7L ( 22150.0012 ) ロームヘルド・ハルダー(株)
699
[特長]
●ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。
●加工品を横方向に押し付けて、位置決めします。
●取り付けが容易でスペースを取りません。
[仕様]
●d2(mm)：3
●l2(mm)：4
●d1(mm)：6
●l1(mm)：7
●バネ力F(N、max)：40
●ストロークs/x(mm)：1.0
●取付穴D(mm)：6
●ダストシール無
●圧入取り付け
●強化スチールバネ付
[材質／仕上]
●ピン：スチール、浸炭焼入れ、亜鉛メッキ
●ボディ：アルミニウム、銀色酸化皮膜処理
●ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。
●加工品を横方向に押し付けて、位置決めします。
●取り付けが容易でスペースを取りません。
[仕様]
●d2(mm)：3
●l2(mm)：4
●d1(mm)：6
●l1(mm)：7
●バネ力F(N、max)：40
●ストロークs/x(mm)：1.0
●取付穴D(mm)：6
●ダストシール無
●圧入取り付け
●強化スチールバネ付
[材質／仕上]
●ピン：スチール、浸炭焼入れ、亜鉛メッキ
●ボディ：アルミニウム、銀色酸化皮膜処理
| 特長： | ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。 加工品を横方向に押し付けて、位置決めします。 取り付けが容易でスペースを取りません。 |
| 用途： | プリント基板、プラスチック外装等の軽量物の簡易固定。軽量ワークの横方向の位置決めに。 |
| 仕様： | d2(mm)：3 l2(mm)：4 d1(mm)：6 l1(mm)：7 バネ力F(N、max)：40 ストロークs/x(mm)：1.0 取付穴D(mm)：6 ダストシール無 圧入取り付け 強化スチールバネ付 |
| 材質／仕上： | ピン：スチール、浸炭焼入れ、亜鉛メッキ ボディ：アルミニウム、銀色酸化皮膜処理 |
