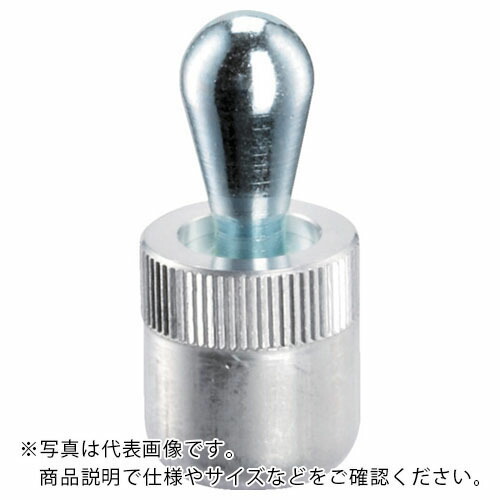

HALDER ( ロームヘルド・ハルダー ) プレッシャー・ピン 圧入タイプ シール無 ６×７Ｌ ( 22150.0010 )
699
[特長]
●ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。
●加工品を横方向に押し付けて、位置決めします。
[仕様]
●d2(mm)：3
●l2(mm)：4
●d1(mm)：6
●l1(mm)：7
●バネ力F(N、max)：10
●ストロークs/x(mm)：1.0
●取付穴D(mm、公差H8)：6
●スチール・ピン付
●圧入取り付け
[材質／仕上]
●ハウジング：アルミニウム
●1
●ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。
●加工品を横方向に押し付けて、位置決めします。
[仕様]
●d2(mm)：3
●l2(mm)：4
●d1(mm)：6
●l1(mm)：7
●バネ力F(N、max)：10
●ストロークs/x(mm)：1.0
●取付穴D(mm、公差H8)：6
●スチール・ピン付
●圧入取り付け
[材質／仕上]
●ハウジング：アルミニウム
●1
| 特長： | ピンの横方向のバネ力により、ワークを位置決めし、押し当てます。 加工品を横方向に押し付けて、位置決めします。 |
| 用途： | 基板、プラスチック外装などの軽量物の簡易固定。軽量ワークの横方向の位置決めに。 |
| 仕様： | d2(mm)：3 l2(mm)：4 d1(mm)：6 l1(mm)：7 バネ力F(N、max)：10 ストロークs/x(mm)：1.0 取付穴D(mm、公差H8)：6 スチール・ピン付 圧入取り付け |
| 材質／仕上： | ハウジング：アルミニウム 1 |
