CN-HDS625D CN-HDS625TD CN-HDS620D トヨタ ダイハツ ディーラーオプションナビ イクリプス ナビ使用時 純正バックカメラ パナソニックナビ 接続出力アダプター
3,200
※商品説明※
●トヨタ・ダイハツ・イクリプス ディーラーオプションナビからパナソニックのナビへ買い換える方に最適!!
※バックカメラ用のRCAビデオ入力端子のある社外品に買い換える場合、適合OKです。
●取付は、下記３ステップで完了です。
１、本商品の映像端子同士を接続
２、赤色配線へバックランプ電源(+12V)・黒色配線へアースを接続
３、ナビ本体とバックカメラへ双方のカプラーを接続
【商品仕様】
●赤色配線 ： バックランプ電源（+12V）へ接続
●黒色配線 ： アースへ接続
●RCAビデオ出力(オス) ： 付属のメス側バックカメラ入力端子へ接続
●バックカメラ入力(メス) ： 付属のオス側RCAビデオ出力端子へ接続
●カプラーピン数出力側 ： ４ピン
●カプラーピン数入力側 ： ５ピン
◆内容物
●本体のみ
●トヨタ・ダイハツ・イクリプス ディーラーオプションナビからパナソニックのナビへ買い換える方に最適!!
※バックカメラ用のRCAビデオ入力端子のある社外品に買い換える場合、適合OKです。
●取付は、下記３ステップで完了です。
１、本商品の映像端子同士を接続
２、赤色配線へバックランプ電源(+12V)・黒色配線へアースを接続
３、ナビ本体とバックカメラへ双方のカプラーを接続
【商品仕様】
●赤色配線 ： バックランプ電源（+12V）へ接続
●黒色配線 ： アースへ接続
●RCAビデオ出力(オス) ： 付属のメス側バックカメラ入力端子へ接続
●バックカメラ入力(メス) ： 付属のオス側RCAビデオ出力端子へ接続
●カプラーピン数出力側 ： ４ピン
●カプラーピン数入力側 ： ５ピン
◆内容物
●本体のみ
| 商品説明 |
| ■純正バックカメラを社外ナビで流用 トヨタ/ダイハツ純正メーカーオプションナビ・イクリプスナビで使用しているメーカー純正バックカメラを社外ナビで使用することが出来ますので、カーナビ買い替え時等に最適です。 ■専用の接続アダプター付き 映像ケーブルの接続は、専用の映像変換アダプタが付属しますので、無加工で接続可能です。 |
| 取付手順 |
| 手順１、当商品の赤色配線をバックランプ電源(+12V)へ結線し、黒色配線をアースへ結線する。 ※チェンジレバーをバックギアへ入れた時に+12Vが取れる場所から電源を取ってください。 手順２、純正バックカメラの4ピンカプラーと当商品の4ピンカプラーを接続する。 手順３、ナビゲーションのバックカメラ入力端子へ当商品を接続する。 ※RCA端子へ変換アダプターを接続してからナビゲーションへ接続してください。 |

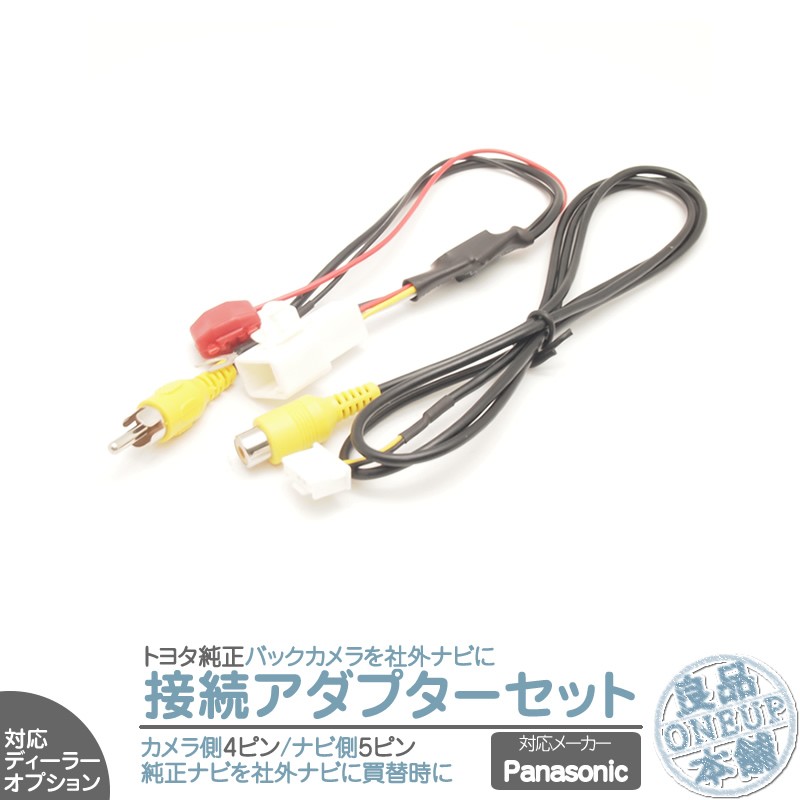

| 商品仕様（出力変換アダプター） |
| 入力側端子：4ピン メス端子 出力側端子：RCAビデオ オス端子 対応電圧：DC12V |
| 商品仕様（入力変換アダプター） |
| 入力側端子：RCAビデオ メス端子 出力側端子：5ピン オス端子 |
| 商品内容 |
| ・出力変換アダプター × 1 ・入力変換アダプター × 1 |
| 注意事項 |
| ※必ずサイズ・形状・適合等をご確認の上、ご購入ください。 ※使用済商品の返品・返金、取付け時に掛かる費用のご請求等はお受け致しません。 ※当店は、当商品が原因で発生した破損や事故等に関して、一切の責任を負いかねます。 ※商品仕様については、予告なく変更される場合がございます。予めご了承ください。 ※当店は、取り付けサポートは、行っておりません。 |
