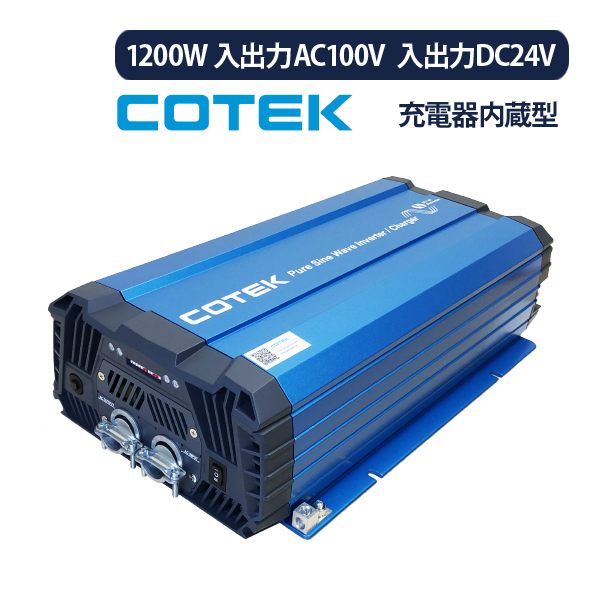

COTEK SC1200-124 充電器内蔵型インバーター 1200W 入出力DC24V 入出力AC100V SCシリーズ コーテック

基本機能

■インバーターモード
外線の「AC入力」電源がない場合、機器のインバータはバッテリーからのAC電力を出力します。

■充電モード
外部AC電源が利用可能になると、転送リレーがオンになります。出力はバッテリー充電器と同様に外部AC電源によって供給されます。バッテリーは再充電されます。

パワーシェアリング機能

外部AC 入力電源から供給された電力を、SCシリーズに接続されたAC出力機器への供給と、本体バッテリーへの充電とにシェアする機能です。

例1：
図の場合パワーシェアリングレベルは30アンペアに設定され、AC出力負荷は合計20アンペアを消費します。それに加え残っている電力を30 - 20 = 10アンペア本体バッテリーへの充電にあてることができます。

例2：
図の場合接続された AC 負荷の合計がパワーシェアリング設定(20A)のレベルに達すると、バッテリーを充電するための電力は残されていません。これは、機器の充電電流が0Aに減少することを意味します。
※パワーシェアリングレベルは、リモートコントロールのみで設定できます。

発電機機能（ジェネレーター機能）

AC電源の需要が増加したとき、何もしなければ外部 AC 回路ブレーカーが始動することがあります。それを防ぐための機能です。
エネルギーの総需要が最大外部電源を超える場合、エネルギーはインバータによってAC出力負荷に追加することができます。この機能は外部電源と並行して自動的に接続できます。
図の場合、AC出力機器に必要な27Aに届かず、外部AC電源は20Aのみの供給にとどまります。インバータは足りない27-20 = 7Aをバッテリーから供給します。外部AC電源の制限された電力は、バッテリーに保存されているエネルギーによって補償されます。
後にAC負荷が再びパワーシェアリング機能の設定を下回ると、機器のバッテリー充電器がバッテリーの充電を開始します。
