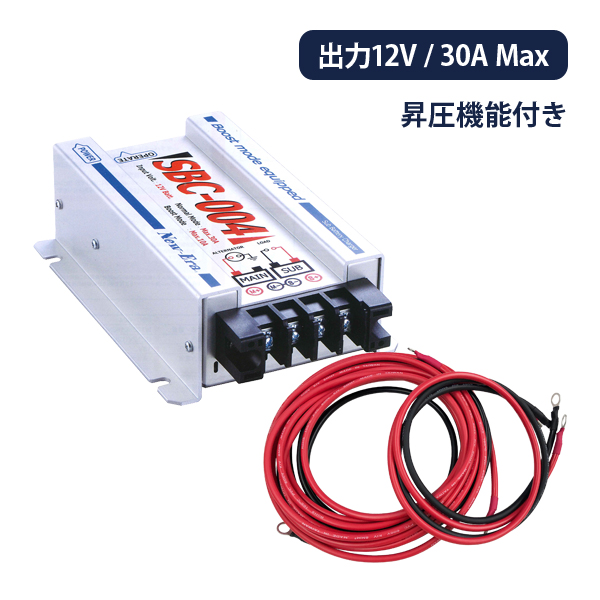

NewEra 走行充電器 サブバッテリーチャージャー SBC-004 ＋専用8SQ KIV線ケーブルセット ニューエラー
31,900
■セット内容■
●SBC-004×1台
定格電圧: DC12V（12V車専用）
最大出力電流:
・通常モード→30A
・昇圧モード→10A
昇圧出力電圧: 14.3（Typ）
無負荷電流: 16ｍA以下
●ケーブルセット
8KIVビニル絶縁電線（赤黒セット）×1m
8KIVビニル絶縁電線（赤黒セット）×5m
丸型圧着端子 :
Aタイプ：R8-S4×4個 R8-10×4個
Bタイプ：R8-S4×4個 R8-10×2個 R8-12×2個
芯線直径 : 4.23mm
●SBC-004×1台
定格電圧: DC12V（12V車専用）
最大出力電流:
・通常モード→30A
・昇圧モード→10A
昇圧出力電圧: 14.3（Typ）
無負荷電流: 16ｍA以下
●ケーブルセット
8KIVビニル絶縁電線（赤黒セット）×1m
8KIVビニル絶縁電線（赤黒セット）×5m
丸型圧着端子 :
Aタイプ：R8-S4×4個 R8-10×4個
Bタイプ：R8-S4×4個 R8-10×2個 R8-12×2個
芯線直径 : 4.23mm
セット商品
NewEraの走行充電器 SBC-004 は、昇圧機能搭載しており充電制御車に対応します。
走行充電器SBC-004 とワンゲインオリジナルケーブルのお得なセットです。
※バッテリーによりケーブルタイプが異なります。ご購入の際に、 オンリースタイルリチウムイオンバッテリーを使用する場合「Bタイプ（R8-12端子）」をお選びください。
安心、安全にご使用頂くためには
製品の仕様に基づき作成した
ワンゲインオリジナルケーブル
をご使用ください。
ワンゲインでは高品質の部材を
厳選して採用しております。
必要な仕様を満たしていない
ケーブルを使用した事に起因する
故障や問題等が発生した場合は
保証の対象外となりますので、
くれぐれもご注意ください。
ケーブル接続例
5mケーブルの接続図
1mケーブルの接続図： Aタイプ
1mケーブルの接続図： Bタイプ
オンリースタイルバッテリーと繋ぐ場合、端子は「R8-12」を選択してください。
セット内容
 |
 |
SBC-004×1台
定格電圧: DC12V（12V車専用） |
最大使用電圧: 18V |
最大出力電流: ・通常モード→30A |
昇圧出力電圧: 14.3（Typ） |
無負荷電流: 16ｍA以下 |
使用温度: −20℃〜60℃※1 |
ヒューズ: ミニブレードニューズ3A |
耐震性: JIS D1601段階45に準じる |
保有機能: 昇圧機能
|
※仕様及び外観は改良のため予告なく変更する事があります。
※1最大出力で連続使用される場合は、周囲温度40℃以下での使用を推奨致します。
ケーブルセット
8SQKIVビニル絶縁電線（赤黒セット）×1m |
8SQKIVビニル絶縁電線（赤黒セット）×5m |
丸型圧着端子 : |
電線許容電流 : 80A |
芯線直径 : 4.23mm |
芯線面積(SQ)：8.0mm² |
一般的な規格 : 8.0mm² |
耐圧 : 600V以下 |
耐熱 : 105℃ |
RoHS対応商品 |
※ケーブルの長さは±3cm程度の誤差がある場合がございます。
