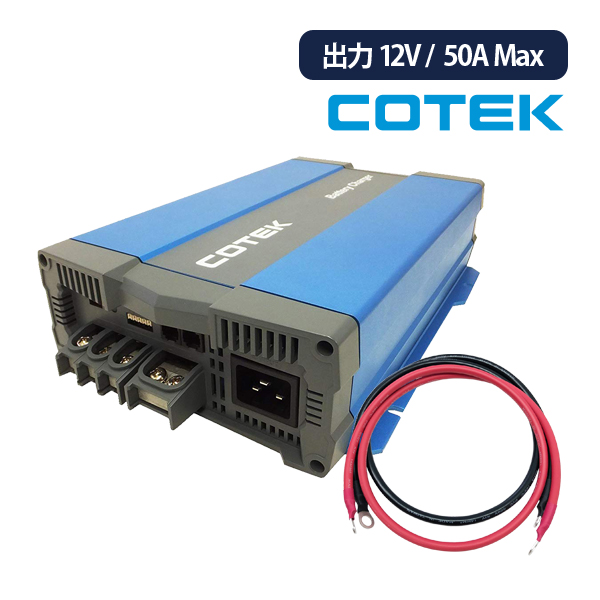

CX1250 最大出力電流50A 出力電圧12V+ケーブルセット COTEK コーテック 高性能充電器 3段階充電 マイコンハイテクチャージャー ケーブルタイプ選択可能
79,695
■セット内容■
●COTEK 高性能充電器 CX1250
●14SQケーブル赤黒各1ｍ端子付き
（バッテリー側端子はR14-10、R14-12どちらかを選択)
※リチウムイオンバッテリーに接続の際は別途有料設定必要
※オンリースタイル製のリチウムバッテリーと使用する場合はBタイプケーブルを選択してください。
●COTEK 高性能充電器 CX1250
●14SQケーブル赤黒各1ｍ端子付き
（バッテリー側端子はR14-10、R14-12どちらかを選択)
※リチウムイオンバッテリーに接続の際は別途有料設定必要
※オンリースタイル製のリチウムバッテリーと使用する場合はBタイプケーブルを選択してください。
接続ケーブルタイプはオプションで選択できます！
接続例
型式：CX1250/CX1280/CX2425/CX2440
| l1+l2+l3 | CX1250 | 最大50A |
|---|---|---|
| CX1280 | 最大80A | |
| CX2425 | 最大25A | |
| CX2440 | 最大40A |
| l1+l2 | CX1250 | 最大50A |
|---|---|---|
| CX1280 | 最大80A | |
| CX2425 | 最大25A | |
| CX2440 | 最大40A |
| l3シングル出力充電 | CX1250 | 最大40A |
|---|---|---|
| CX1280 | 最大40A | |
| CX2425 | 最大25A | |
| CX2440 | 最大40A |
| シングル出力充電 | CX1250 | 最大40A |
|---|---|---|
| CX1280 | 最大40A | |
| CX2425 | 最大25A | |
| CX2440 | 最大40A |
寸法図
バッテリー充電状態について
使用上の注意
端子口（DC出力口）について
型式：CX1250
バッテリー種類：鉛蓄/ニッケル/AGM/リチウムイオン(別途設定必要)
標準バルク充電電圧：14.4V / 14.7V(S1 ディップスイッチで選択)
標準フロート充電電圧：13.8V / 13.5V(S1 ディップスイッチで選択)
定格充電電流：50A
主出力：3
ESB出力：-
ESB出力電圧/電流：-
バッテリー充電モード：3段階充電(IUoU特性)
絶縁方式：それぞれの出力ターミナルにパワーMOSFETを使用
単独出力端子最大電流：40A
電圧範囲：90〜264VAC
周波数範囲：47〜63Hz
力率：0.92以上 (最大負荷時)
動作温度：-20℃〜50℃（出力負荷軽減曲線）
動作湿度：20%〜90%(非結露状態)
温度係数：±0.03% (0〜50℃)
振動：10〜500Hz, 2G 10分間
1サイクルを 60分間 それぞれX, Y, Z 軸方向に沿って振動
効率(交流230V時)：87%
寸法(D×W×H) (mm)：272x213x77
重量(kg)：3.1
┃ リチウムイオンバッテリー用設定変更
| 設定変更適用モデル | CXシリーズ充電器 但し24V系は24V対応をしたリチウムバッテリーに対して使用する場合のみ対応。 12V品の直列接続は直列対応品のみ可能。 | 設定可能範囲 | バルク充電電圧：14.0〜15.0V |
| フロート充電電圧：13.0〜14.0V |
※有料です。商品ページはこちら
※リチウムイオンバッテリーの種類によっては、仕様に記載の電圧が適応しないことがございます。
| 回路ショート | 30秒間電流は1A以下に制限、30秒後電源が遮断 |
| 過電圧 | 17.5V±1%(AC電源リセット後復帰) |
| 過温度 | 過熱温度100℃±5℃（ヒートシンク温度） |
| 温度センサーの温度 52℃±5℃? (温度センサー(別売オプション)を接続した場合のみ) | |
| ヒートシンク温度が50℃±5℃まで低下後、自動復帰 |
| 安全規格 | EN 60335-1, EN 60335-2-29 |
| 耐電圧 | I/P-O/P: 4242VDC, I/P-FG: 1768VDC, O/P-FG: 700VDC |
| 絶縁電圧 | I/P-O/P: 100M Ohms / 500VDC |
| EMI誘導輻射 | EN 55022; EN 55024; EN 61204-3; EN 55014-1; EN 55014-2 |
| 高調波電流 | EN 61000-3-2; EN 61000-3-3; EN 61204-3; EN 61000-6-1; EN 61000-6-3 |
| EMSイミュニティ | IEC 61000-4-2, 3, 4, 5, 6, 8, 11; ENV 50204 |
l1+l2+l3出力の設置方法
 | (1) 付属品母線銅バーと固定用ネジが必要です。 | |
 | (2) 接続端子の裏面、母線銅バーの設置スペースがあります。 | |
 | (3) 母線銅バーを入れてください。 | |
 | (4) 固定用ネジを締めてください。 | |
 | (5) 接続端子を抜いて、「+」線を入れてください。 | |
 | (6) 接続端子をしっかり締めてください。 | |
 | (7) 「―」線も(5)のように挿しこんで、固定します。その後、バッテリーと繋いで、充電器のスイッチを「ON」にして、l1+l2出力が出ます。 |
