D端子用 バッテリーターミナル CBT-0810A-F −セット

880

販売サイトへ移動
■商品仕様
型式：cbt-0810a-f
本体材質：黄銅製
適合バッテリー：80D20LなどのDタイプ端子のバッテリー
＋：18.1〜19.5mm /−：17.3〜17.9mm
適合丸型端子：端子穴径：7〜10mm
タイプ：端子不要タイプ
自動車用バッテリーターミナルの交換に！
ケーブル接続部分の増設に！

バッテリー用ターミナルです。
破損してしまった自動車用バッテリーターミナルのスペア部品としてお使いいただけます。
また、バッテリーのポール型端子に取り付ければ、端子の付いていないケーブルの接続が可能になる上、ケーブルの接続部分を増設することができます！

【使用例 １】

【使用例 ２】





適合バッテリー

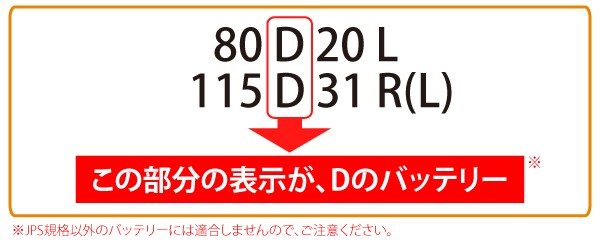

バッテリーの端子がポール型で、下の赤で囲まれた部分がDのバッテリー。
または、端子の直径が＋：18.1〜19.5mm / −：17.3〜17.9mmのバッテリー。



特徴

ターミナル本体の材質が黄銅製なので設置面積が良く、電気効率が向上します！
また端子の付いていないケーブルを接続することが可能です。


接続方法

◆端子なしケーブルの接続方法

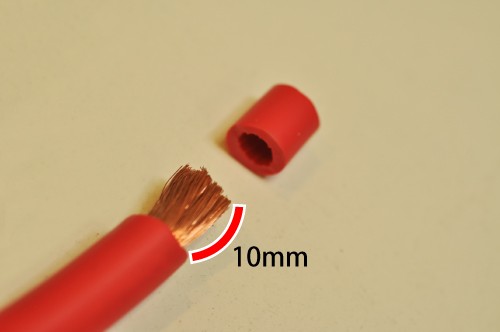

1.バッテリーターミナルに接続するケーブルの被覆を10mm程カットして、導線を出します。

2.導線部分をバッテリーターミナルに設置し、ネジを締めます。

◆端子付きケーブルの接続方法

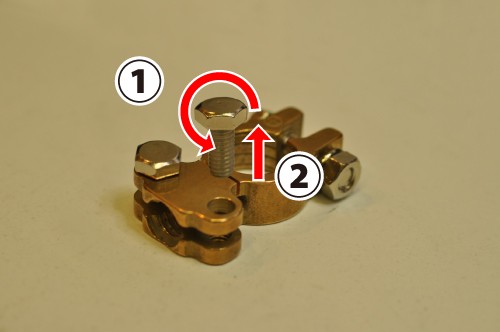

1.接続する方のネジを取り外します。

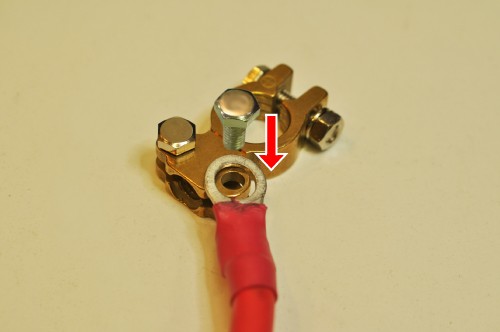

2.端子の付いたケーブルを上に置き、ネジをしっかりと閉めます。

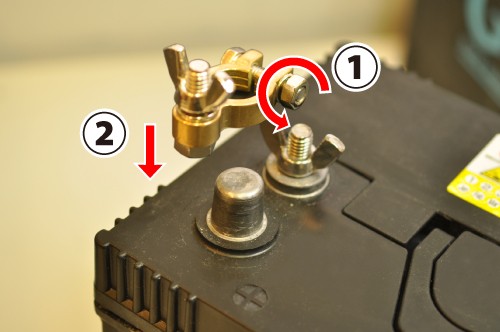

◆ポール型端子との接続方法

1.本体のナットを緩めて、ポール型端子に接続します。

※ナットは非常に固い場合があります。手で緩められない場合は、レンチをご使用ください。

2.緩めたナットをレンチでしっかりと閉めて、固定します。
※写真のターミナルは蝶ネジタイプです。
型式 cbt-0810a-f
本体材質 黄銅製
適合バッテリー 80D20LなどのDタイプ端子のバッテリー
＋：18.1〜19.5mm /−：17.3〜17.9mm
適合丸型端子 端子穴径：7〜10mm
タイプ 端子不要タイプ
※仕様および外観は改良のため予告なく変更する場合があります。
