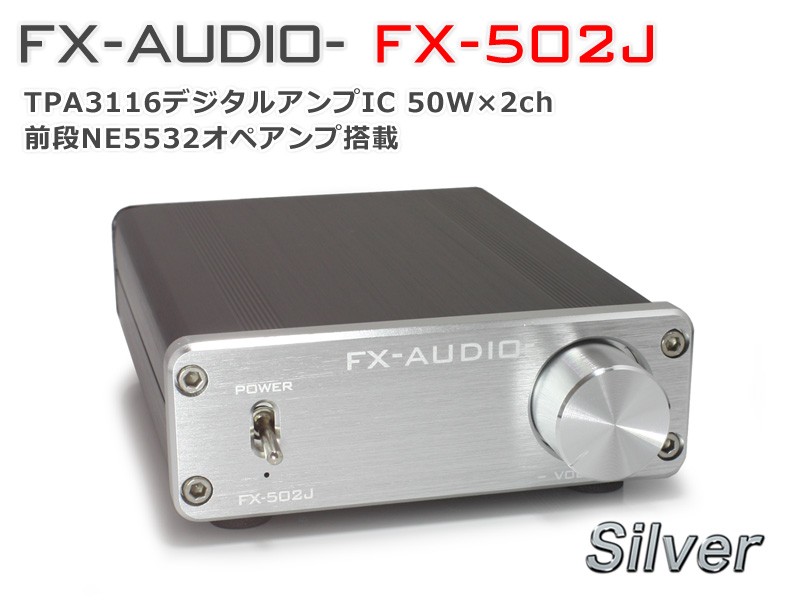

FX-AUDIO- FX-502J[シルバー] TPA3116搭載50W×2ch プリメインアンプ

『FX-AUDIO- FX-502J Labo’s View記事』

◆『 NFJ公式ブログ記事 新製品のご案内 』

本製品はTexas Instruments製 「TPA3116」デジタルアンプICを搭載し、最大50W×2ch ステレオ出力を可能としたプリメインアンプです。
高音質回路設計とアートワークにより、お求めやすい低価格ながらも出力と高音質を両立させています。

前段増幅回路には音質面でコストパフォーマンスの高いTexas Instruments製オーディオ用 オペアンプ「NE5532」(DIPソケット式)を採用しており、上級者はオペアンプの交換により、好みの音質に近づけていただける楽しみも！


【製品の特徴】
■アートワークによる高音質化
独自のノウハウに基づいた回路設計・アートワークにより低ノイズ・高セパレーションを実現しています。


■大容量電源デカップリングコンデンサ
日本メーカー製 低ESR・高リプル対応 大容量のデカップリングコンデンサを採用

■オペアンプによる前段増幅回路
Texas Instruments製オーディオ用 オペアンプ「NE5532」(DIPソケット式)を採用。
パワーアンプIC前段で音質を調整しており上級者はオペアンプの交換により好みの音質に近づけていただける楽しみも！
※オペアンプの交換は保証対象外となります。
※オペアンプ駆動電圧≒電源電圧

■オペアンプIC供給電源にアクティブフィルタを搭載
オペアンプへの供給電源回路にアクティブフィルタを構成し、クリーンな電源を供給することで高音質化を図っています。

■デジタルアンプICの高音質化
デジタルアンプIC「TPA3116」周囲に4本のバルクコンデンサを配置することで左右のセパレーションを向上させ、高音質化を図っています。
バルクコンデンサとして日本メーカー製 低ESR・低インピーダンス コンデンサを配置。

■IC出力フィルターの部品選定
インダクターにTDK製 パワーインダクタを採用。
出力フィルターにPanasonic製積層メタライズドPPSフィルムコンデンサECHUを採用することにより、音質のザラつきを抑えピュアなサウンドに。
他、高音質フィルムコンデンサも採用。

■入力カップリングコンデンサの部品選定
前段オペアンプへの入力カップリングコンデンサに85度品コンデンサを採用。
デジタルアンプICへの入力カップリングコンデンサに TDK EPCOS フィルムコンデンサを採用。

■MCU制御によるポップノイズ防止回路
パワーアンプIC起動時の出力遅延制御をMCUプログラムにより行なうことで、ポップノイズを抑えながらも出力コントロール用リレーの省略を実現。
音質の低下を最大限抑えた高音質設計を採用しました。


【注意事項】
・本製品は電源別売です。ご使用いただくにあたり、別途ACアダプターが必要となります。
　※推奨電源はこちら


【製品仕様】

カラー：	シルバー
製品保証期間：	お買上げ日より6ヶ月間
最大出力：	50W+50W / 対応スピーカー：4Ω〜16Ω
出力端子：	2chステレオスピーカー出力 (バナナプラグ対応金メッキスピーカーターミナル)
入力端子：	ステレオRCA端子
デジタルアンプ IC：	Texas Instruments製 TPA3116
機能：	ポップノイズ防止機能(MCU制御遅延ミューティング方式)
電源：	DC12〜24V 電源容量2A以上(4A以上推奨) ※電源別売
電源コネクター：	DCジャック 外径5.5mm 内径2.5mm (センタープラス仕様)
付属品：	簡易説明書
サイズ：	高さ33mm×幅97mm×奥行き123mm(突起部を除く)
本体重量：	357g
