ステンレス E-サート[旧ヘリサート] (ユニファイ並目[UNC]) 3/8-16 (太さ=3/8インチ)×長さ=2D　【 バラ売り ： 2個入り 】

851

販売サイトへ移動
★商品画像の注意事項★---
・形状はほぼ同等ですが、以下が異なります。
　　サイズ
　　ねじ山のある部分の長さ
　　ピッチ (ねじ山の間隔)
・刻印について
　　サイズによって異なる場合があります
　　予告なく変更される場合があります
・ディスプレイにより実際の色合いと異なる場合があります。


■商品概要------------------------------
　形状　　　　：　E-サート
　ねじ部形状　：　ユニファイ　並目（UNC）　[ピッチ＝約1.59mm　(16山)]

　材 質 　　　：　ステンレス
　メッキ処理　：　メッキなし (生地)

　サイズ　：　3/8-16 × 2D
　　　　　　　　[太さ＝3/8インチ(約9.5mm) × 長さ＝約 19mm (呼び長さ＝2D)]
　形状　E-サート

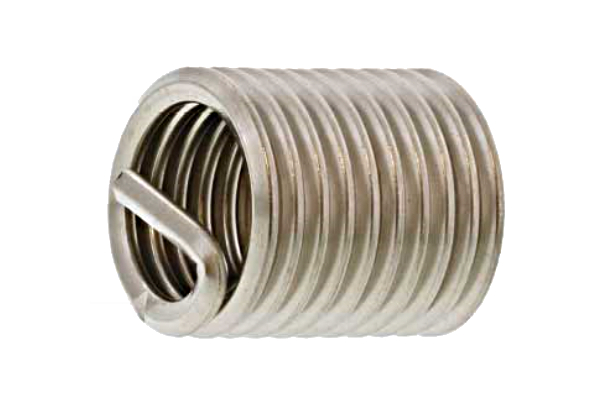

E-サート(旧ヘリサート)は、菱形断面をしたコイルスプリング形状で自在性があり、挿入時に使用するタングが付いたインサートナットです。
アルミや樹脂などの軟質材に挿入して、強固なめねじをつくることができます。


　材 質　ステンレス
一般的に多く流通しているステンレス鋼材です。
強度は 「鉄」 とほぼ同等程度ですが、非常に錆びにくいため、水回りでよく使用されています。


　メッキ処理　メッキなし (生地)
メッキ処理は、何も施していない状態です。
そのため、材質そのものの特性および色合いとなります。
注）上記「材質」、「表面処理」画像では厳密な色合いが表現できません。
イメージ程度でご覧ください。　（形状は無視してくださいね）


　ねじ部形状　 ユニファイ　並目（UNC）
ユニファイ規格は、アメリカ発祥の規格です。　現在はアメリカ、カナダ、イギリスの統一規格で、ISO(国際標準化機構)の「インチねじ」で規定されています。　「UNC」は、ユニファイ規格の標準的なピッチです。
約1.59 mm
(1インチ：16山)





　サイズ　3/8-16 × 2D
[呼び径] - [ピッチ] × [呼び長さ]Ｄ
「呼び径」は内ねじ側のねじ部太さを、細いものは「＃番手」で、それ以降は1インチ(25.4mm)の倍数で表します。　「ピッチ」は、1インチあたりのねじ山数で表します。
「呼び長さ」は、挿入時の呼び長さの事です。　1D＝呼び径×1 、 1.5D＝呼び径×1.5 、 2D＝呼び径×2 となっています。


約 19 mm
( 2D )
約9.5 mm
( 3/8 )
