鉄/三価ホワイト エンザート [小外径割溝タイプ:303型] 内ねじ : M5 (太さ=5mm)用 【 バラ売り : 2個入り 】
573
販売サイトへ移動

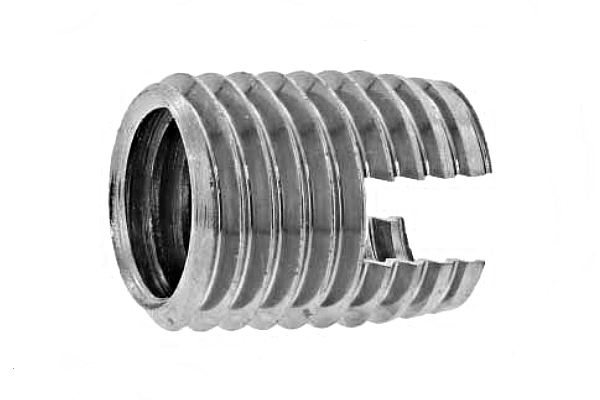

★商品画像の注意事項★---
・白黒の画像です。
・形状はほぼ同等ですが、以下が異なります。
サイズ
ねじ山のある部分の長さ
ピッチ (ねじ山の間隔)
・刻印について
サイズによって異なる場合があります
予告なく変更される場合があります
・ディスプレイにより実際の色合いと異なる場合があります。
■商品概要------------------------------
形状 : エンザート
ねじ部形状 : 並目 [ピッチ=0.8mm]
材 質 : 鉄
メッキ処理 : 三価ホワイト
サイズ : M5
[太さ=5mm用]
特 長
303型 小外径割溝タイプ
● 可塑性の高い樹脂の小型部品に適しています。
● 肉厚が薄く、外径が302型よりも小さく作られています。
● スペースに制約がある場合に適しています。
● 相手材によく喰い付き作業し易くするために、切り刃の部分が長くなっています。
● 外ねじと内ねじのピッチが同じです。
● 外径が小さいので、各種強度は302型よりも低下します。
● 金属材料に挿入すると割れる場合があります。
形状
エンザート
アルミや樹脂などの軟質材に対して、ねじ部を補強するためのインサートナットです。
内径部と外径部ともにねじが切られており、形状としては割溝、三つ穴式などの切り刃を備えたタッピング・インサートです。
下穴に事前タップが不要で引き抜きや緩みに強い特徴があります。
材 質
鉄
一般的に多く流通していて安価な材質ですが、錆びやすいという欠点がある。
そのため、多くはメッキ処理を施して腐食を抑えます。
メッキ処理
三価ホワイト
※ 商品の色合いとなります。
「シルバー色」 のメッキで、擬似的な自己修復性があり耐食性に優れています。
メッキには有害な物質は含まれていないためRoHS指令に対応しています。
注)上記「材質」、「表面処理」画像では厳密な色合いが表現できません。
イメージ程度でご覧ください。 (形状は無視してくださいね)
ねじ部形状
並目
ISO(国際標準化機構)規格で規定された、国内で一番標準的なピッチで、流通量が多い規格です。
0.8
mm
サイズ
M5
[太さ]
「太さ」を ミリメートル(mm)単位で表します。 「太さ」の先頭に "M" が付きます。
5
mm
( M5 )
