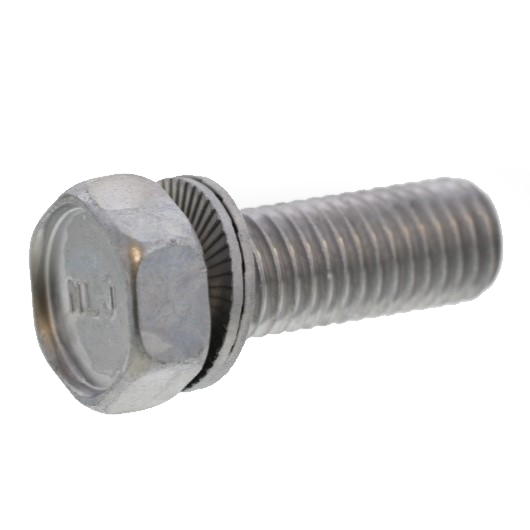

M5X20L 強力緩み止め！NLW組込ボルト(ハイニッケルメッキ)

M5X20L 強力緩み止め！NLW組込ボルト(ハイニッケルメッキ)
特長
本製品は、強度区分4.8相当の六角ボルトにボルト緩み止めノルトロックワッシャーを組み込んだ一体型の製品です。
ボルトとワッシャーが一体型のため、取り付け忘れといった人為的ミスをなくし、作業者の熟練度に関わらず、迅速かつ確実に取り付けを行うことができます。
メンテナンス時の分解・再取付作業が容易になることで、生産維持に必要な時間を短縮、生産性向上によりコスト削減に貢献します。
ボルトおよびワッシャーの表面には、耐食性に優れた表面処理、また摩擦安定用のトップコーティングを施しています。

回転緩みを物理的に起こさせないウェッジロッキング機構

ノルトロックワッシャー組込みボルトは、摩擦を利用するのではなく、ボルトの軸力そのものを利用して緩みを防止します。
ボルトを締め付けると5枚組外側のセレーションがボルトと相手材にグリップし、一体化します。
緩み方向に力が加わると、内側のカム面の間でスライドする状態となりますが、カムの角度（∠α）がねじのリード角（∠β）よりも大きく設計されているため、スライドするとワッシャーの厚みが増し、ボルトが引っ張り上げられ、軸力が増加し、物理的に緩みを防止します。
