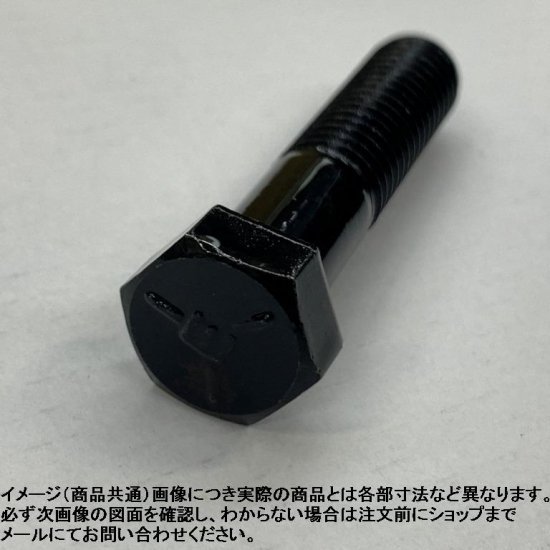

G5ボルト UNF3/8X2'L

G5ボルト UNF3/8X2'L(L寸は首下表記です)

UNF(アメリカ規格山)
G-5規格とはANSIの制定する規格で、日本の規格に当てはめるとG-5はS45C(H)相当、強度は8T相当です。黒染(酸化皮膜処理)のため耐候性は期待できません。屋外使用の際は塗装など防錆処理を施して下さい。
黒染(酸化皮膜処理)のため耐候性は期待できません。屋外使用の際は塗装など防錆処理を施して下さい。

○UNF規格ボルトのネジピッチ
前半の分数が太さ、「-」の後の数字が1インチあたりの山数
UNF 1/4-28
UNF 5/16-24
UNF 3/8-24
UNF 7/16-20
UNF 1/2-20
UNF 9/16-18
UNF 5/8-18
UNF 3/4-16


○インチ→ミリのサイズ目安
六角ボルトのL寸表記は首下表記です。
1/4→6.35(25.4X1/4)
3/8→9.525(25.4X3/8)
1/2→12.7(25.4X1/2)
5/8→15.875(25.4X5/8)
3/4→19.05(25.4X3/4)
7/8→22.225(25.4X7/8)
1"→25.4(25.4X1)
1"1/4→31.75(25.4X1"1/4)
以降、1インチあたり25.4mmに"の後の長さをたして下さい。

※この長さは原則として首下にネジの切れていない部分があります（下段◆ネジ長さ参考参照）
◆ネジ長さの参考
太さ(呼び径) 3/8 →　ネジ長 1"L…約25mm以上
原則として上記のように規定されていますが、規格が「○○mm以上」ですので半ネジ規定のサイズでも全ネジ品が納品される事があります。
実際のところ規定値は最小基準ですので規定値以上にネジが切られていれば規定を満たすので通常は規定値より長めに切られている事が多いため、あくまでも目安と考えて下さい。
ネジ部規定がシビアな場合や特殊な寸法にしたい場合はオーダー製作(別途費用)も承りますので問合せ下さい。

納期…通常御注文より3営業日程度で出荷ですが、国内在庫寡少のため、大量注文の場合は納期がかかりますので納期の確認をお願いします。（大量の場合は金額も割引可能です）また、国内在庫が切れると数ヶ月入荷しない場合がありますのでお急ぎの場合は先に納期確認をお願いします。

*発注単位に関する注意*
当コーナーでは販売単位として「10本入りパック」等の表記をしておりますが「パック」とは、あくまでも発注数量の括りであり、各数量でパッケージされた商品が出荷されるわけではありません。例)10本入りパック X 3　で御注文の場合は10X3=30 より30本がワンパッケージになります。
