ドライブスルーシステム(有線マイク連絡装置) ＮＺ−２００７ＢＤ−２０ｍ 卓上マイク、円盤スピーカー、ケーブル付属の連絡装置。
103,372
ケーブル、マイク、スピーカーなど全て揃った安価なドライブスルーシステム。店舗側親機は連絡装置本体、ロックスイッチ付き卓上マイクと円盤スピーカー。お客さま側の子機は防水マイク兼スピーカーで電源不要。簡単設置、簡単配線なのでドライブスルーはもちろん、料金所、チケット売り場、工場での業務連絡用など様々なシーンで活用できます。
詳細 ⇒ドライブスルーシステム(NZ-2007BD-20m)の詳細
飲食店のドライブスルーを安価に実現
親機(本体)、卓上マイク、モニタースピーカー、子機(マイク兼スピーカー)、耐久性ケーブルのセット品。これだけあればドライブスルーシステムを簡単に構築できます。
お客さま側は防水マイク兼用スピーカー
お客さま側へ設置する子機はホーンタイプ(トランペット型)の防水マイク兼用スピーカー。雨天時の屋外使用も安心です。
店舗側マイクは卓上スタンド型
店舗内へ設置する親機側マイクは卓上型のスタンドマイク。レバースイッチを倒した時だけONとなり操作性に優れています。反対側へ倒してLOCKすることもできます。
20mケーブル付属で簡単接続
電源はAC100Vコンセントへ挿し込むだけ。親機と子機の接続ケーブルが20m付属します。接続ケーブルは耐候性で抜き差しするだけのギボシ接続。誰でも簡単に設置できます。ケーブルの延長も対応可能。
工場やトラック計量器でも
ドライブスルーに限らず多様な場面で活用できます。例えば、工場や工事現場、トラック計量器の運転手とオペレーターの会話などにも適しています。

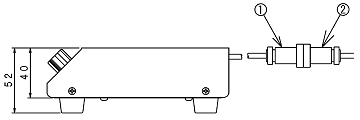

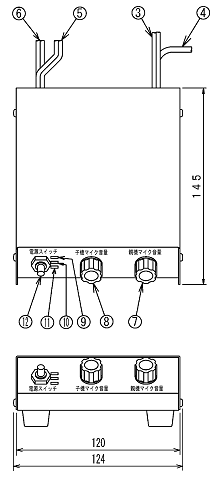

＜各部の詳細＞
1.親機マイク接続接栓(プラグ)
2.親機マイク接栓（レセプタクル）
3.子機マイク／スピーカ線 灰色線
4.親機マイク線 接栓付き灰色線
5.親機スピーカ線 青白線
6.電源コード 赤黒線
7.親機マイク音量調節ツマミ
8.子機マイク音量調節ツマミ
9.親・子同時放送時表示LED（親マイク⇒子機／親機）
10.電源表示LED（子機⇔親機）
11.親機マイク動作表示LED

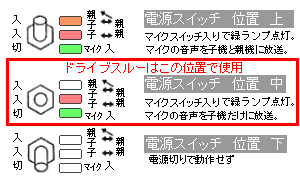

12.電源スイッチ、同時放送切替スイッチ
※水中電話として使用する時は
・水中側(ダイバー側)が子機
・陸上側(船上側)が親機
飲食店のドライブスルーを安価に実現
親機(本体)、卓上マイク、モニタースピーカー、子機(マイク兼スピーカー)、耐久性ケーブルのセット品。これだけあればドライブスルーシステムを簡単に構築できます。
お客さま側は防水マイク兼用スピーカー
お客さま側へ設置する子機はホーンタイプ(トランペット型)の防水マイク兼用スピーカー。雨天時の屋外使用も安心です。
店舗側マイクは卓上スタンド型
店舗内へ設置する親機側マイクは卓上型のスタンドマイク。レバースイッチを倒した時だけONとなり操作性に優れています。反対側へ倒してLOCKすることもできます。
20mケーブル付属で簡単接続電源はAC100Vコンセントへ挿し込むだけ。親機と子機の接続ケーブルが20m付属します。接続ケーブルは耐候性で抜き差しするだけのギボシ接続。誰でも簡単に設置できます。ケーブルの延長も対応可能。
工場やトラック計量器でも
ドライブスルーに限らず多様な場面で活用できます。例えば、工場や工事現場、トラック計量器の運転手とオペレーターの会話などにも適しています。
| 定格電圧 | DC12Vまたは24V |
|---|---|
| 使用電圧範囲 | DC10V〜32V |
| 適合負荷 インピーダンス | 親機スピーカ:8Ω〜16Ω 子機マイク兼スピーカ:8Ω |
| 適合マイクロホン | MC-0117S(FM-14-4P接栓、400Ω不平衡コード5m付) |
| 定格出力 | 子機マイクから親機スピーカ時 (子→親):6W 親機マイクから子機スピーカ時 (親→子):6W 親機マイクから子機/親機両スピーカ時間(親→子・親):6W/0.6W |
| 定格出力時 消費電流 | 子→親:1A以下 親→子:1A以下 親→子/親 1.3A以下 |
| 無信号時 消費電流 | 子→親:0.1A以下 |
| 使用温度範囲 | -10℃〜+50℃ |
| 外径寸法 | 幅124mm×高さ52mm×奥行145mm |
| 質量 | 750g(本体550/マイク200g) |
| 電源コード | 赤、黒平行線PVC(0.75mm2×2)1m |
| 親機スピーカコード | 青、白平行線PVC(0.75mm2×2)1m |
| 子機マイク兼スピーカコード | 灰色平行線PVC(0.5mm2×2)1m |

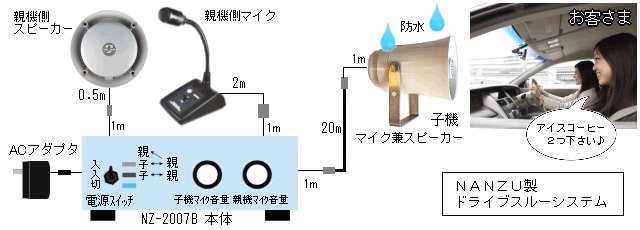

＜接続イメージ＞
＜各部の詳細＞
1.親機マイク接続接栓(プラグ)
2.親機マイク接栓（レセプタクル）
3.子機マイク／スピーカ線 灰色線
4.親機マイク線 接栓付き灰色線
5.親機スピーカ線 青白線
6.電源コード 赤黒線
7.親機マイク音量調節ツマミ
8.子機マイク音量調節ツマミ
9.親・子同時放送時表示LED（親マイク⇒子機／親機）
10.電源表示LED（子機⇔親機）
11.親機マイク動作表示LED
12.電源スイッチ、同時放送切替スイッチ
※水中電話として使用する時は
・水中側(ダイバー側)が子機
・陸上側(船上側)が親機
