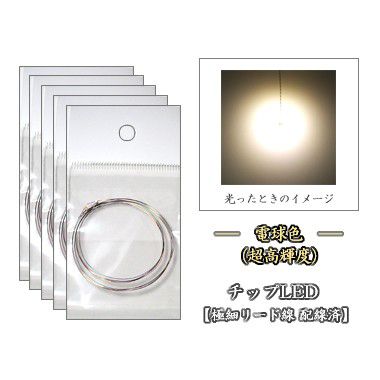

チップLED 電球色（超高輝度）【LED配線済】 10本セット

4,610

鉄道模型（Nゲージ・HOゲージ）車両ＬＥＤ化やレイアウトの電飾などに！

部屋の明かりや外灯、乗り物のランプなど、明かりを必要とする部分に頻繁に使用する定番カラーの電球色！

●商品の包装について
この商品の包装は、2本入り×5パックです。

●ゆうパケット
ゆうパケットでの発送ＯＫ。
（ただし、多数同梱で規定サイズオーバーになる場合あり）

※バラ売りもあります（最小単位2本入り）。

この商品はコネクタが付いていないタイプです。
光らせるには抵抗や電源へのハンダ付けが必要なパーツです。

商品詳細説明

チップLEDが、極細リード線に配線済み！
極小チップLEDの困難な精密ハンダ付けを省略して使用できます。

●チップLED　1608（1.6mm×0.8mm）極小サイズ
●リード線　Φ0.15 超極細リード線

[ リード線 ]
●緑色の線（カソード「−側」）
●クリア（銅色）の線（アノード「＋側」）
チップLEDからリード線末端まで約250ｍｍ

[ 推奨電圧（電流）]
2.9V（5mA）〜3.2V(20mA)の間
※30mAを超えるとLEDが劣化または焼損します。

高品質極小チップLED

LEDは、1608サイズの極小チップLED。
極めて明るく光る日本製最高級クラス品質の電球色チップLEDです！
輝度（光度）：1380mcd（20ｍA時）

リード線も超極細

リード線もφ0.15の超極細ポリウレタン線。
配線も「クリア（銅色）と緑」で色分けしているので、一目で極性が分かる！

ハンダ付け強度に自信！

弊社独自の精密ハンダ付け技術＆All Made In JAPAN品質！
極小チップLEDながら、少しくらい雑に取り扱っても簡単には断線しない、ハンダ付けの強度にも自信があります！

《抵抗や電源への配線の際に》
リード線は、ポリウレタン被膜で覆われ絶縁されていますので、被膜を剥がさないとハンダ付けできません。被膜は熱で溶けるので、ハンダごてなどをあてて溶かすか、紙やすりやカッターの刃などで剥がしてからハンダ付けしてください。

[ 推奨電圧（電流）]
2.9V（5mA）〜3.2V(20mA)の間
※30mAを超えるとLEDが劣化または焼損します。

【参考抵抗値】
抵抗計算が面倒または自信がない方向けへの参考値。
記載は「電源電圧：推奨抵抗値／明るめ抵抗値」となります。

3V（乾電池2本orボタン電池）：抵抗不要（直接接続可）
4.5V（乾電池3本）：300Ω／150Ω
5V：390Ω／200Ω
6V（乾電池4本）：560Ω／300Ω
8V：1KΩ／510Ω
10V：1.5KΩ／680Ω
12V：1.8KΩ／1KΩ
14V：2.2KΩ／1KΩ
16V：2.7KΩ／1.2KΩ

※抵抗値をクリックすると、その抵抗値の「カーボン抵抗器」商品ページが開きます。
※この商品には、簡単な参考抵抗値表のプリントが付属します。
※電源電圧が変動する場合は、電圧の最大値に合わせた抵抗値にしてください。
例えば、鉄道模型Nゲージで最大12Vのパワーパックを電源とする場合には、上表の12Vのときの抵抗値1.8KΩ（または1KΩ）にします。
