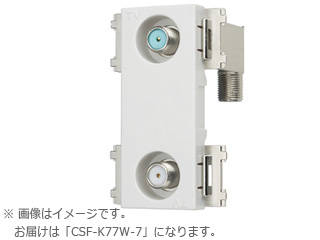

サン電子 CSF-K77W-7 4K・8K衛星放送対応　入出力F形直列ユニット中間用2端子型

PayPayも使える「ムラウチドットコム本店」のおトクな価格をチェック!

CSF-K77W-7 4K・8K衛星放送対応　入出力F形直列ユニット中間用2端子型
4K・8K衛星放送受信に対応した10〜3224MHzまでの超広帯域設計です。
中慣用2端子型、電流通過　入力←→出力

■衛星アンテナおよびブースタ用の電源が通過する電源挿入型です。
　電源挿入端子は水色です。
■取付枠取付け用の本体ツメ部が金属化されておりますので固定強度が向上しています。
■芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
　(2端子型のみ)
■環境に配慮した RoHS指令対応商品です。
■ワイド21用：ホワイト色

【仕様】
●挿入損失(dB以下)
　・10〜76　　　1.8
　・76〜300　　　1.5
　・300〜770　　　2.0
　・770〜1489　　　2.5
　・1489〜2150　　　3.0
　・2150〜2681　　　3.5
　・2681〜3224　　　4.0
●結合損失
　・10〜76　　　14
　・76〜300　　　14.5
　・300〜770　　　15
　・770〜1489　　　16
　・1489〜2150　　　17.0
　・2150〜2681　　　19.0
　・2681〜3224　　　20.0
●逆結合損失(dB以上)
　・10〜76　　　15
　・76〜300　　　25　
　・300〜770　　　20
　・770〜2150　　　18
　・2150〜3224　　　16
●端子間結合損失(dB以上)
　・10〜76　　　13
　・76〜300　　　20
　・300〜770　　　18
　・770〜3224　　　15
●インピーダンス(Ω)　　　75(F型)
●VSWR(以下)
　・10〜76　　　2.5
　・76〜300　　　1.6　
　・300〜770　　　1.8
　・770〜2150　　　2.0
　・2150〜3224　　　2.5
●寸法H×W×D　　　69×44×36(mm)
●質量　　　90(g)
●付属品　　　5CF形コネクタ(2個)、保護キャップ(2個)
