Hikari Instruments/Triple AD

こちらの商品は【Recording Proshop Miyaji (RPM)】のお取り扱い商品です。
お電話でのお問い合わせは03-3255-3332まで。

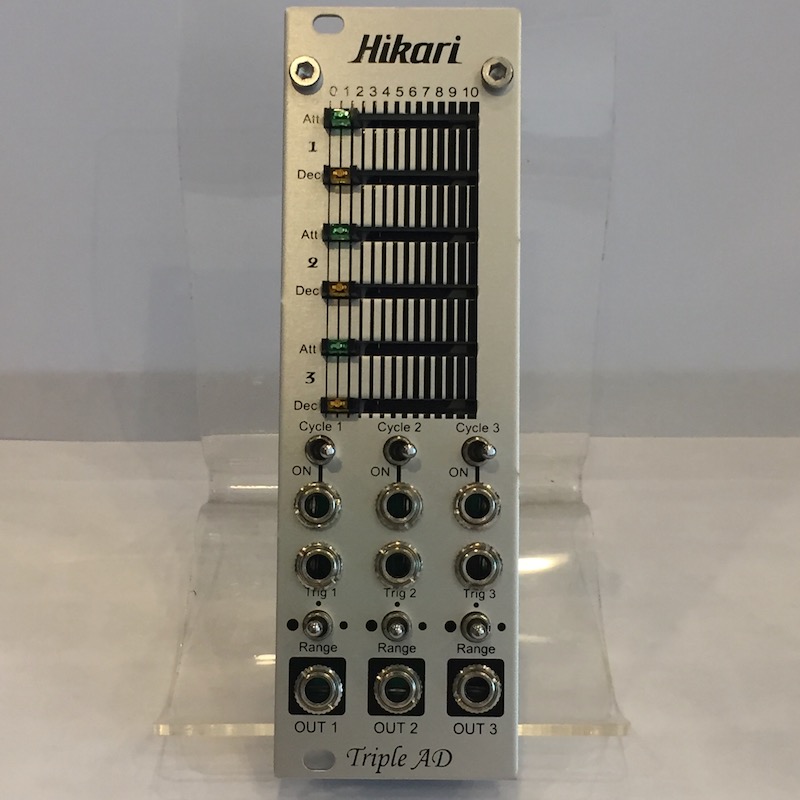

Triple ADは3つのADエンベロープを8HPというサイズに収めたトリプルエンベロープモジュールです。

【Feature】
3チャンネルのエンベロープはそれぞれATTACK/DECAYタイムのスライダーを装備しており個別に設定が可能です。
さらにCycleスイッチ/Gate inによりエンヴェロープが繰り返されLFOのように使用することができます。

【Interface】
■ATTACK スライダー
エンベロープのアタックタイム(上昇時間)を設定します。
スライダーを右側に動かすと上昇時間が長くなり遅いアタックとなります。

■DECAY スライダー
エンベロープのディケイタイム(下降時間)を設定します。
スライダーを右側に動かすと下降時間が長くなります。

■Cycle スイッチ
左に倒すとでCYCLEモードがONとなりエンベロープを繰り返します。
※CYCLEモード時にトリガーを入力すると、アタックフェイズ時は設定したアタックタイムが終了するまで無視され、ディケイフェイズ時のみリセットされます。

■Cycle (Gate)イン ジャック
サイクルモードを外部Gateでオン/オフするインプットジャックです。
Gate(約+4V以上)が入力されている間CYCLEモードはオンになります。
Cucleスイッチがオン側の場合、入力されたGateに関係なく常にオンとなります。

■Triger イン
トリガーまたはゲート、パルスを入力することによってエンベロープをトリガーします。
各チャンネルのインプットは右隣のチャンネルへ内部結線されている為、ch1にだけプラグを刺すとch2/ch3に同じトリガー/ゲートが送られます。
それぞれのチャンネルのTrigerインにプラグを刺すと内部結線は切断されます。
トリガー/ゲートが入力された場合、スライダーで設定されたエンベロープが最後まで出力されます。
エンベロープの途中でトリガー/ゲートが入力された場合はアタックフェイズでは無視され、ディケイフェイズ時のみリトリガーします。
本製品はATTACK/DECAYエンベロープなのでサスティーンはありません。

■Reangeスイッチ
ATTACK/DECAYスライダーのタイムレンジ(最大時間)を切り替えます。
・SLOW （スイッチ左） :ATTACK約8.0秒/DECAY約8.0秒
・FAST （スイッチ中） :ATTACK約0.2秒/DECAY約0.2秒
・MIDDLE（スイッチ右） :ATTACK約0.5秒/DECAY約0.5秒
※ATTACK/DECAYのタイム設定により実際の動作は左右されます。

■OUT:スライダーで設定したタイムのエンベロープが出力されます。
エンベロープの出力レンジは0V〜+8Vです。
アタックはリニアカーブ、ディケイはエクスポネンシャルカーブを描きます。

【Spec】
■サイズ:8HP
■Max Depth:27mm
■消費電流 +12V:60mA/-12V:10mA
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
