moddict/moddict TDC-you AUX2
ConsoleEQ4のエキスパンダーのAUX2
こちらの商品は【Recording Proshop Miyaji (RPM)】のお取り扱い商品です。
お電話でのお問い合わせは03-3255-3332まで。
【製品概要】

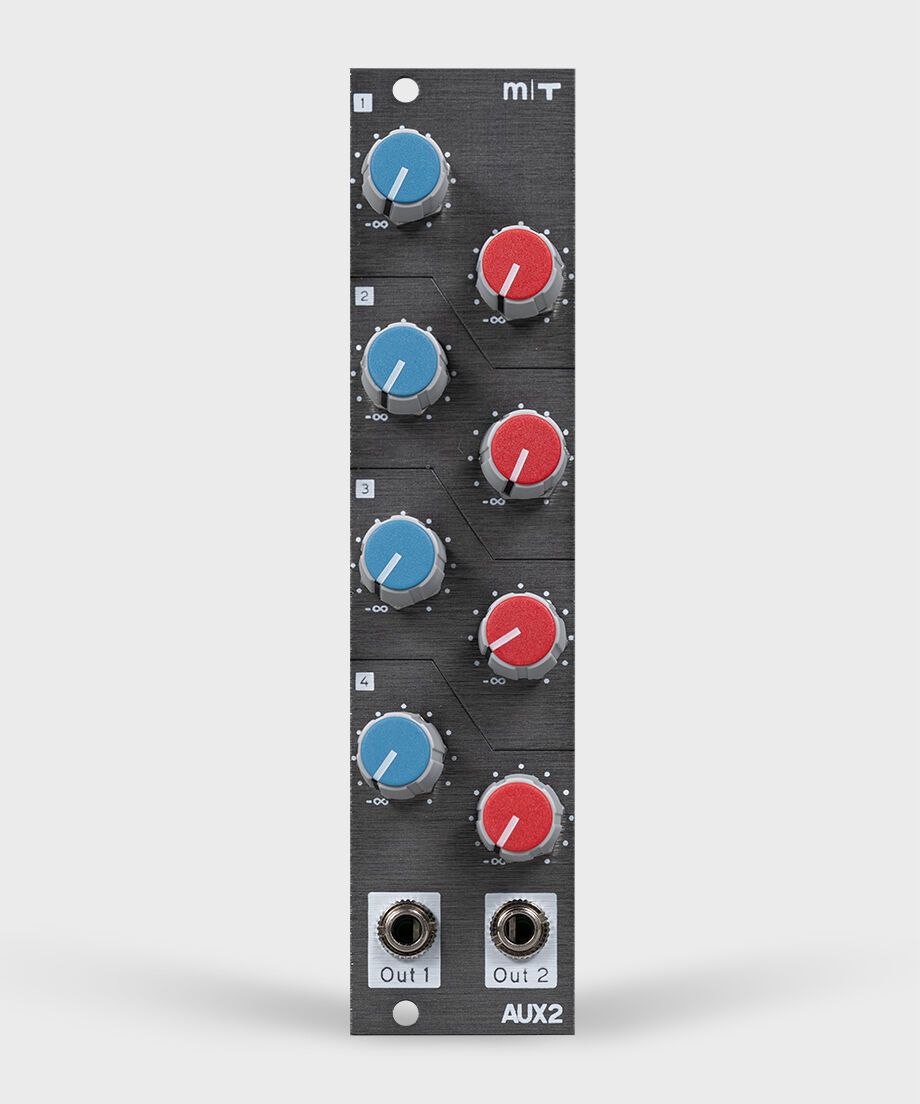

ConsoleEQ4のエキスパンダーのAUX2
ConsoleEQ4のエキスパンダーのAUX2です。
ConsoleEQ4とAUX2の基板裏にある拡張ポートを付属の拡張ケーブルで接続します。
(詳細な接続方法は同梱の手順書を参照してください。)
ConsoleEQ4の4入力(ポストEQ)に2系統のAUXバスを追加できます。
AUXバスはチャンネルごとのアッテネータを装備し、1~4チャンネル分をミックスした信号をOUTから出力できます。
AUX2にもエキスパンダー出力がありAUXバスを2つずつ増やす事が可能です。
(4つまで増やしたところ特に減衰などなく使用できました。)
実はEXP4とも直接接続する事ができます(!!)
EXP4はDCカップリングのためマトリックスミキサーのように使う事ができます。
16基ものオペアンプを持ち6HPにしては回路規模が大きいですが、
4層基板を採用する事で1枚基板でロープロファイルを実現しています。
ConsoleEQ4やEXP4と同じくダークグレーのヘアライン加工されたアルミパネルの仕様です。
1年の自然故障に対する保証が付きます。
【製品仕様】
■幅:6HP
■深さ:25mm
■消費電流: 36mA (+12V) 36mA (-12V) 0mA (5V)
■同梱品: 拡張ケーブル、電源ケーブル、M3ネジ2個
