【製品概要】

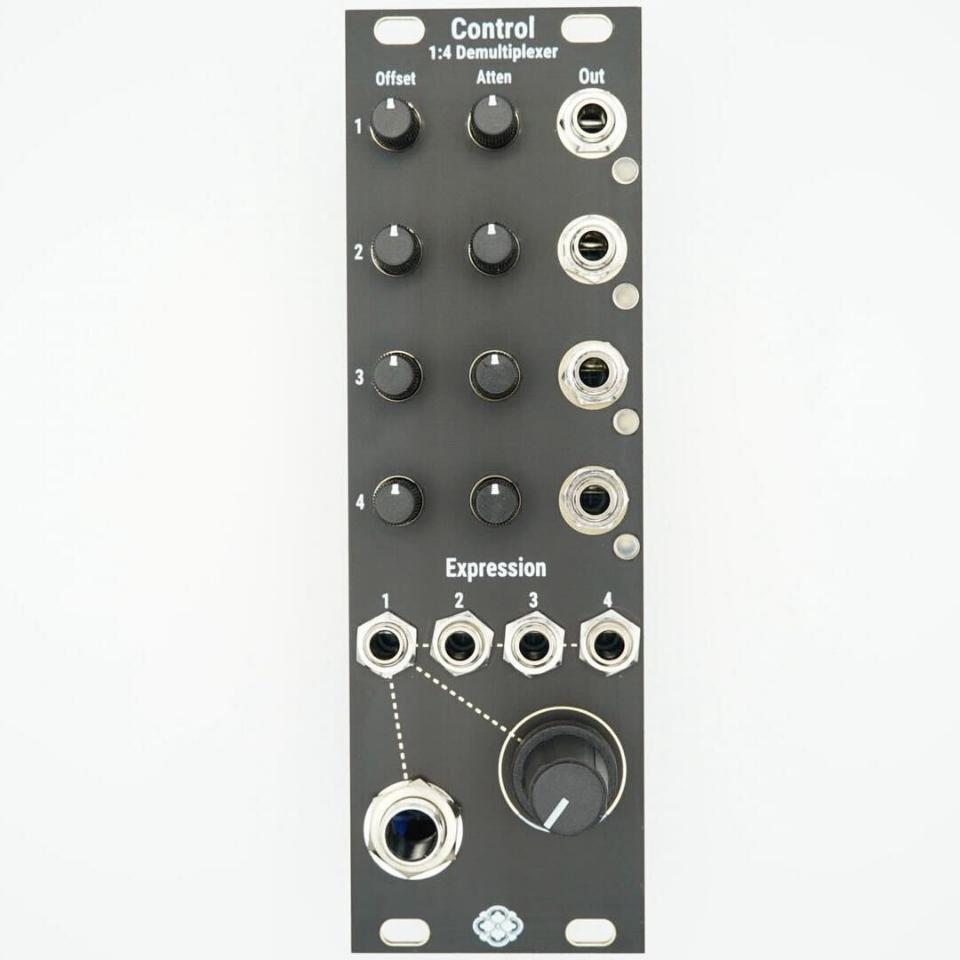

4チャンネルのOffset/Attenuverterを備えたモジュール

Controlは、4チャンネルのOffset/Attenuverterを備えたモジュールです。
Expressionペダルの接続に対応しており、Eurorackシステムでの演奏に足を使った操作を加えることができます。
各チャンネルのCVインプットに何も接続されていない場合、Master KnobとEXP Pedal Inの信号がすべてのチャンネルに適用されます。ただし、Ch2以降に外部CVを接続すると、そのポイント以降のチャンネルには外部CVが接続されます。
例) Ch3の入力に外部からCVを接続した場合、Ch1とCh2にはMaster KnobとEXPinのCVが接続され、Ch3とCh4にはCh3に入力したCVが接続されます。

【機能】
■Master Knob
0V〜8Vのオフセットを設定します。この信号は、2番以降の入力に何も接続されていない場合、すべてのチャンネルで共有されます。

■EXP in
ギターエフェクターなどで使われる、Expressionペダルを接続する事ができます。0V-8Vを出力します。
一般的なTRS接続のExpressionペダルに対応しています。以下の極性に対応しており、裏面のスイッチで切り替えることが可能です
・CW-Sleeve / Wiper-Tip / CCW-Ring
・CW-Sleeve / Wiper-Ring / CCW-Tip
開発はM-AUDIOのEX-Pを使用しております。

■Attenuverner
入力された信号を-1倍から+1倍の範囲で増幅・減衰させます。

■Offset
-8V~+8Vのオフセット電圧を加えます。
OffsetとAttenuverterノブにはセンタークリックがありますが、アナログ回路の特性上、センター位置が完全な0を示すわけではありません。

【製品仕様】
■サイズ:8HP
■Max Depth:30mm
■消費電流 +12V:82mA/-12V:72mA
※この商品はモジュール型シンセサイザー（ユーロラック・モジュラーシンセ規格）です。単品での使用はできません。
いくつかのモジュールを組み合わせての使用となります。電源供給ユニット、マウントケースが別途必要です。
