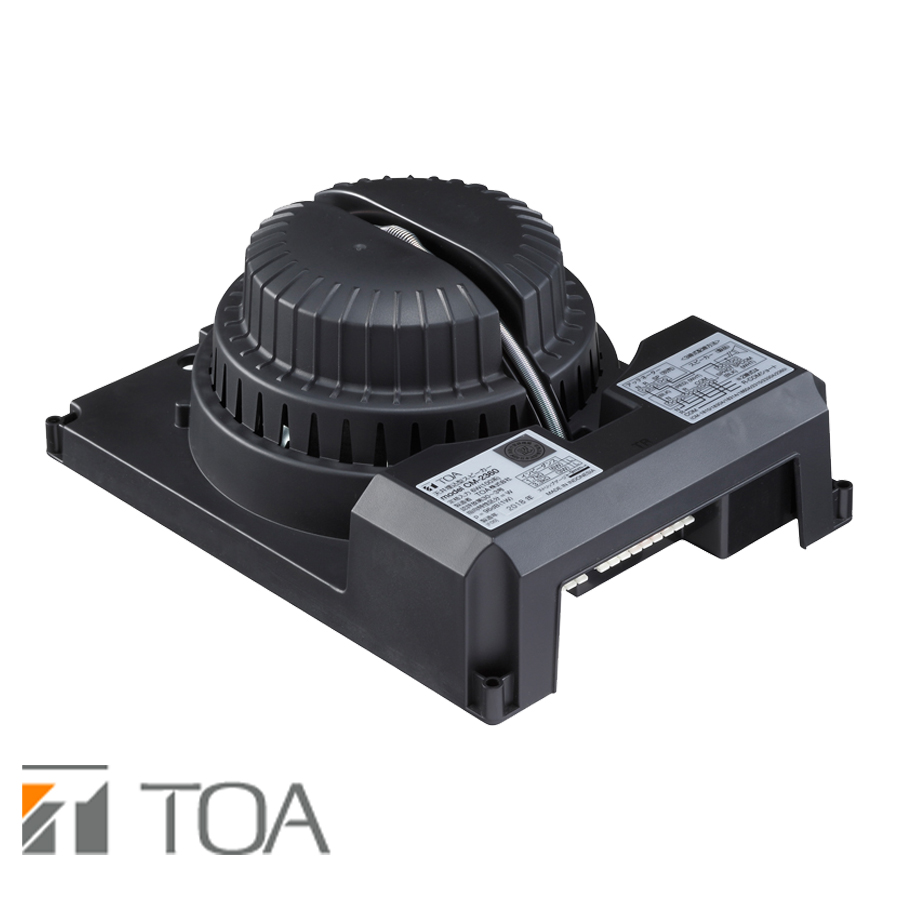

天井埋込型スピーカー 本体 16cmタイプ 6W CM-2360 TOA(株)製 放送機器 音響機器
14,366
高天井等の大音量が必要とされる場所に適した天井埋込型スピーカーシステムです。
設置環境に最適なスピーカーパネル（別売）を選定できます。
スプリングキャッチ方式により、パネルを引っ掛けるだけで簡単に施工できます。
差込型コネクターによりワンタッチで結線でき、中継端子を標準装備していますので、３線式配線で外部アッテネーター（別売）を使用する際などには工事の省施工が可能です。
また、システム天井用としてもお使いいただけます。
設置環境に最適なスピーカーパネル（別売）を選定できます。
スプリングキャッチ方式により、パネルを引っ掛けるだけで簡単に施工できます。
差込型コネクターによりワンタッチで結線でき、中継端子を標準装備していますので、３線式配線で外部アッテネーター（別売）を使用する際などには工事の省施工が可能です。
また、システム天井用としてもお使いいただけます。

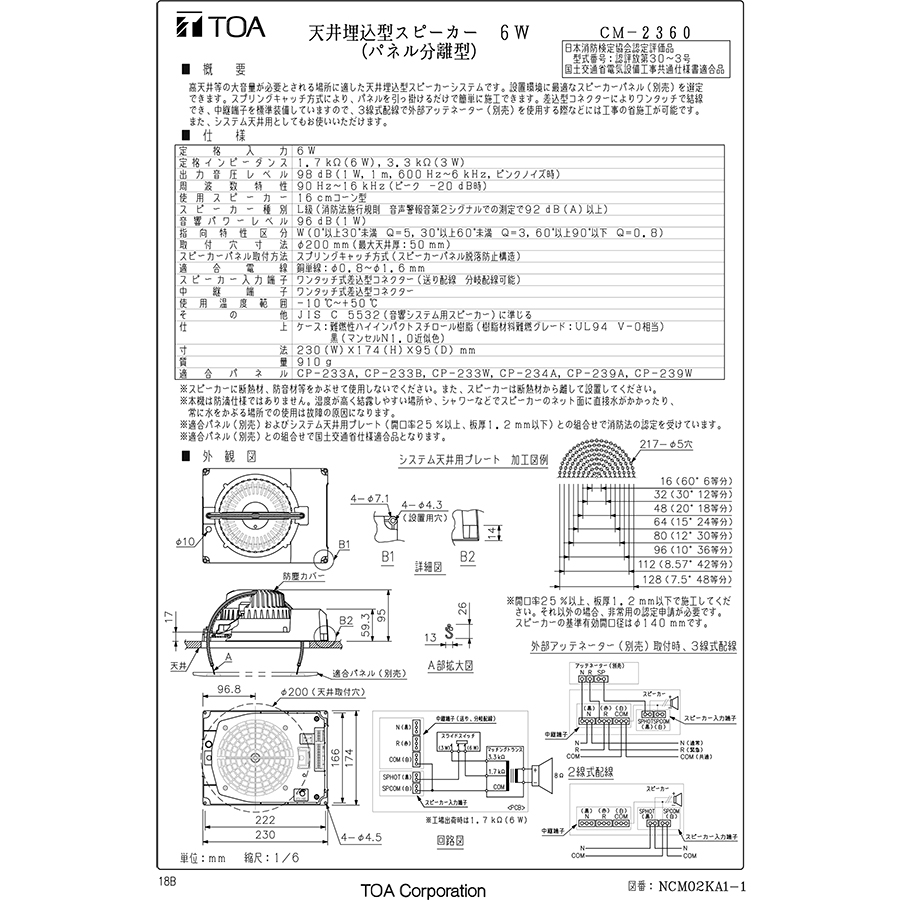

| 定格入力 | ６ Ｗ |
| 定格インピーダンス | １．７ ｋΩ（６ Ｗ），３．３ ｋΩ（３ Ｗ） |
| 出力音圧レベル | ９８ ｄＢ（１ Ｗ，１ ｍ，６００ Ｈｚ〜６ ｋＨｚ，ピンクノイズ時） |
| 周波数特性 | ９０ Ｈｚ〜１６ ｋＨｚ（ピーク −２０ ｄＢ時） |
| 使用スピーカー | １６ ｃｍコーン型 |
| スピーカー種別 | Ｌ級（消防法施行規則 音声警報音第２シグナルでの測定で９２ ｄＢ（Ａ）以上） |
| 音響パワーレベル | ９６ ｄＢ（１ Ｗ） |
| 指向特性区分 | Ｗ（０°以上３０°未満 Ｑ＝５，３０°以上６０°未満 Ｑ＝３，６０°以上９０°以下 Ｑ＝０．８） |
| 取付穴寸法 | φ２００ ｍｍ（最大天井厚：５０ ｍｍ） |
| スピーカーパネル取付方法 | スプリングキャッチ方式（スピーカーパネル脱落防止構造） |
| 適合電線 | 銅単線：φ０．８〜φ１．６ ｍｍ |
| スピーカー入力端子 | ワンタッチ式差込型コネクター（送り配線 分岐配線可能） |
| 中継端子 | ワンタッチ式差込型コネクター |
| 使用温度範囲 | −１０ ℃〜＋５０ ℃ |
| その他 | ＪＩＳ Ｃ ５５３２（音響システム用スピーカー）に準じる |
| 仕上 | ケース：難燃性ハイインパクトスチロール樹脂（樹脂材料難燃グレード：ＵＬ９４ Ｖ−０相当） 黒（マンセルＮ１．０近似色） |
| 寸法 | ２３０（Ｗ）×１７４（Ｈ）×９５（Ｄ） ｍｍ |
| 質量 | ９１０ ｇ |
| 適合パネル | ＣＰ−２３３Ａ，ＣＰ−２３３Ｂ，ＣＰ−２３３Ｗ，ＣＰ−２３４Ａ，ＣＰ−２３９Ａ，ＣＰ−２３９Ｗ |
| ※スピーカーに断熱材、防音材等をかぶせて使用しないでください。また、スピーカーは断熱材から離して設置してください。 |
| ※本機は防滴仕様ではありません。湿度が高く結露しやすい場所や、シャワーなどでスピーカーのネット面に直接水がかかったり、 常に水をかぶる場所での使用は故障の原因になります。 |
| ※適合パネル（別売）およびシステム天井用プレート（開口率２５ ％以上、板厚１．２ ｍｍ以下）との組合せで 消防法の認定を受けています。 |
| ※適合パネル（別売）との組合せで国土交通省仕様適合品となります。 |
