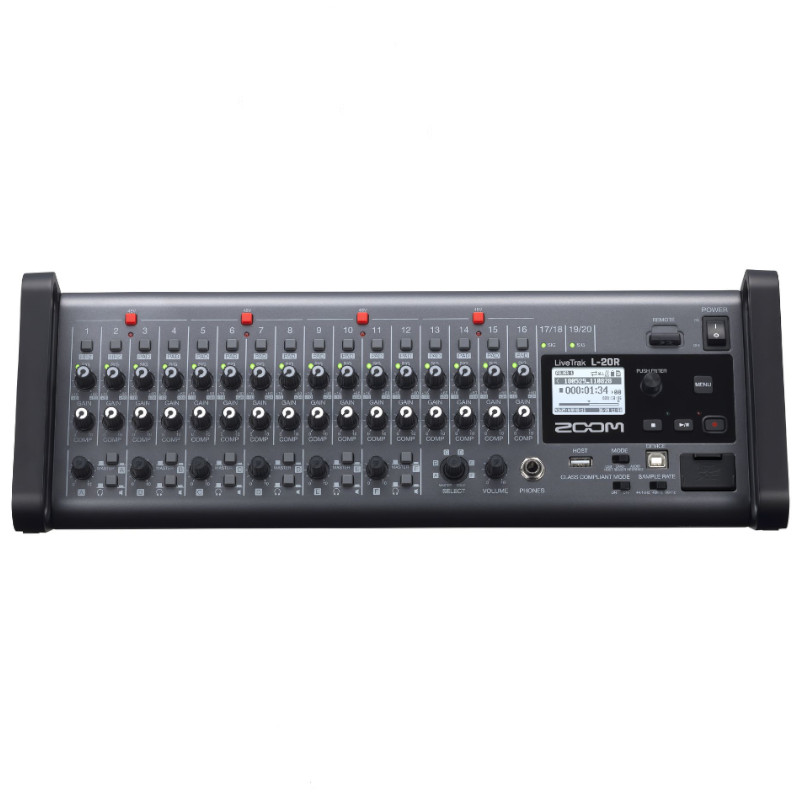

ZOOM ズーム L-20R 16チャンネル ラックマウント型デジタルミキサー 《3年延長保証（ユーザー登録）》
97,000
◇Portable 20-Track Live Mixer / Recorder
LiveTrak『L-20R』は、iPadを使ってパフォーマーがステージ上からミキシングできるラックマウント型デジタルミキサー。20チャンネル入力、22トラックレコーディング、6系統のモニターミックスを、ワイヤレスでコントロール。あらゆるライブ会場に対応する、ミュージシャンのためのコンプリートソリューション、それが『L-20R』です。
・モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
・最大22トラックの同時録音、20トラックの同時再生
・22イン／4アウトのUSBオーディオインターフェースとしても動作
・最高24ビット／96kHzのハイレゾ音質で、SDカードにレコーディング
・内蔵コンプレッサー（チャンネル1〜16）
・演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
・6系統のモニターミックスをチェックできる、オペレーター用ヘッドフォン出力
・最大９種類のミキサー設定を保存できるシーンメモリ機能
・コーラスやディレイ、リバーブなど20種類のエフェクトを内蔵
・無償アプリ『L-20 Control』で、iPad からリモートコントロール
A：チャンネルストリップ
16系統のモノラル入力には1ノブタイプのコンプレッサーとゲインノブを装備。最新のマイクプリアンプを内蔵し、-128dB EINの超低ノイズと最大+60dBのゲイン調節が可能です。
B：ディスプレイ
プロジェクトの作成／呼び出し、レコーダー等の各種設定を表示するバックライト付き液晶ディスプレイ。エンコーダーノブと組み合わせて、快適な操作が行えます。
C：Bluetoothアダプタ
付属Bluetoothアダプタ（BTA-1）を使用してマスターコントローラーとなるiPadと『L-20R』をBluetooth接続。さらに6台のiPadとマスターiPadをWi-Fi接続でき、最大7台のiPadでリモート操作が行えます。
D：トランスポートキー
シンプルな操作でマルチトラック録音が行える、REC／PLAY／STOP／FF／REWの各種トランスポートキー。OVERDUBボダンで、既存プロジェクトに重ねてオーバーダビングすることも可能です。
E：6系統のモニターミックス
マスターミックスとは別に6系統のモニター用サブミックス（フェーダー位置のみ）を自在に作成可能。ヘッドフォンまたはパワードのモニタースピーカーを接続できます。
F：オペレーター用ヘッドフォンアウト
PAミキサー用の専用ヘッドフォンアウトを装備し、各モニターミックスやマスターミックス、トラックソロを自在に切り替えてモニターできます。
G：USBポート
録音ファイルなどの転送やオーディオインターフェースとして動作可能なUSBポートを装備。
H：SDカード
最大1TBのSDカードに対応しています。
I：モニターアウトとマスターアウト
最大6系統の個別モニターミックスを出力できるモニターアウトに加えて、ステレオL/R出力のマスターアウトを装備しています。
J：豊富なインプット
チャンネル1〜16には、マイク／ライン入力が可能なXLR／標準フォーンのコンボ入力ジャックを装備。チャンネル1／2はギターなどの楽器を直結できるHi-Z切替スイッチを、チャンネル3〜16には過大入力に対応するPAD（26 dB減衰）スイッチを搭載しています。チャンネル17/18と19/20には、標準フォーンとRCAコネクタが用意され、キーボードやオーディオ機器などのステレオライン信号を入力できます。
《仕様》
○入出力チャンネル数
入力: モノラル（MIC/LINE）: 16 ステレオ（LINE）: 2
出力: MASTER OUT: 1 MONITOR OUT: 6 PHONES : 1
○入力
・モノラル（MIC/LINE）:
XLR/TRSコンボジャック（XLR:2 番HOT TRS:TIP ホット）
入力ゲイン PAD OFF: +16 ~ +60dB PAD ON: − 10 ~ +34 dB Hi-Z ON: +6 ~ +50 dB
入力インピーダンス XLR: 3 k Ω TRS: 10 k Ω /1 M Ω（Hi-Z 機能 ON）
最大入力レベル PAD OFF: 0 dBu (@ 0 dBFS) PAD ON: +26 dBu (@ 0 dBFS)
ファンタム電源 +48 V
・ステレオ（LINE）: TS フォンジャック／ RCA ピン（アンバランス） 最大入力レベル : +14 dBu
○出力
・MASTER OUT : XLR ジャック（バランス） 最大出力レベル :+14.5 dBu 出力インピーダンス: 100 Ω
・MONITOR OUT A~F（BAL 出力時） MONITOR SPEAKER接続想定: TRS フォンジャック（バランス） 最大出力レベル: +14.5 dBu 出力インピーダンス: 100 Ω
・MONITOR OUT A~ F（UNBAL 出力時） PHONES接続想定: 標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW @60 Ω 出力インピーダンス: 100 Ω
・PHONES : 標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW @60 Ω 出力インピーダンス: 100 Ω
○BUSES
・MASTER: 1
・MONITOR: 6
・SEND EFX: 2
○チャンネルストリップ
COMP:
LOW CUT:40〜600 Hz, 12dB/OCT
EQ: HIGH: 10 kHz, ± 15 dB, シェルビング MID: 100 Hz ? 8 kHz, ± 15 dB, ピーキング LOW: 100 Hz, ± 15 dB, シェルビング
PHASE:
○センドエフェクト 20タイプ
・EFX 1 Hall 1 (リバーブ) Hall 2 (リバーブ) Room 1 (リバーブ) Plate (リバーブ) Church (リバーブ) DrumAmb (リバーブ) GateRev (リバーブ) Vocal 1 (ディレイ + ホールリバーブ) Vocal 2 (ディレイ + モノラルリバーブ) Vocal 3 (ディレイ + プレートリバーブ)
・EFX 2 Hall 3 (リバーブ) Room 2 (リバーブ) Spring (リバーブ) Delay (ディレイ) Analog (ディレイ) P-P Dly (ディレイ) Vocal 4 (ディレイ + ルームリバーブ) Chorus 1 (ステレオコーラス) Chorus 2 (モノラルコーラス) Cho+Dly (コーラス + ディレイ)
○レコーダー
・最大同時録音トラック数: 22 @ 44.1/48/96 kHz
・最大同時再生トラック数: 20
・録音フォーマット: 44.1/48/96 kHz, 16/24-bit, モノラル／ステレオ WAV フォーマット
・記録メディア: SDHC規格対応カード 4 GB 〜 32 GB（Class 10 以上） SDXC規格対応カード 64 GB 〜 1 TB（Class 10 以上）
○オーディオインターフェース
・44.1/48 kHz 録音: 22チャンネル 再生: 4チャンネル
・ビット長: 24ビット
・インターフェース: USB 2.0
○オーディオ・インターフェース動作環境
・Windows:
OS: Windows? 8.1 / 10 / 11 (32bit, 64bit)
CPU: Intel? Core i3以上 *Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外
USB: USB 3.0 / 2.0 *Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外
・Mac:
OS： macOS? 10.14 ~ 15
CPU: Intel? Core i3以上
USB: USB 3.0/USB 2.0 *USBハブ・拡張カードでの使用は動作保証外
・iPhone/iPad:
OS： iOS 9 ~ 18, iPadOS 17 ~ 18 *Apple Lightning-USBカメラアダプタが別途必要
○カードリーダー
・クラス: マスストレージクラス USB2.0 High Speed
○USB HOST
・クラス: USB 2.0 High Speed
・サンプリング周波数: 44.1/48/96 kHz
・周波数特性: 44.1 kHz: −1.0 dB, 20 Hz ~ 20 kHz 96 kHz: −3.0 dB, 20 Hz ~ 40 kHz
・入力換算ノイズ: 実測:EIN -128 dB（IHF-A） @+60 dB、150 Ω input
・ディスプレイ: バックライト付き LCD（ 128x64 ドット）
・電源: ACアダプタ：DC12V／2A（AD-19）
・消費電力: 最大24W
・外形寸法: 438 mm (W) × 158.2 mm (D) × 151.7 mm (H)
・重量（本体のみ）: 2.49 kg
