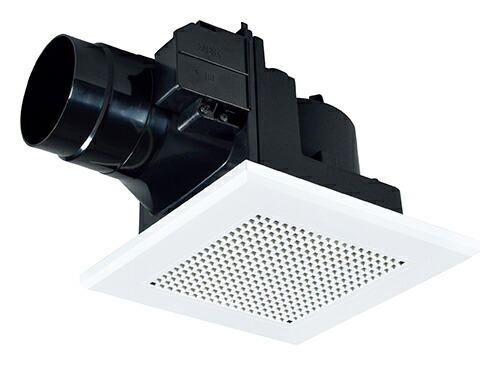

三菱【VD-10ZCD14】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ100mm 埋込寸法180mm角 浴室・トイレ・洗面所用 サニタリー用 電気式シャッター付 低騒音形
12,425
三菱【VD-10ZCD14】 換気扇 ダクト用換気扇 天井埋込形 接続パイプΦ100mm 埋込寸法180mm角
浴室 換気扇 トイレ換気扇 洗面所用 サニタリー用 換気扇 電気式シャッター付 低騒音形 VD-10ZCD13の後継品
主な機能・仕様
・グリル部と羽根部にデュアルバリアマテリアル採用
・高効率羽根「デルタシロッコファンβ」採用
・省電力設計の高効率モーター採用
・低騒音設計
・高密閉電気式シャッター付ダクト接続口（電源コード付）
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・速結端子接続
・本体スライド脱着式
交換可能な旧品番
VD-10ZCD2，VD-10ZCD5，VD-10ZCD6、VD-10ZCD7、VD-10ZCD8，VD-10ZCD9，VD-10ZCD10，VD-10ZCD12，VD-10ZCD13
浴室 換気扇 トイレ換気扇 洗面所用 サニタリー用 換気扇 電気式シャッター付 低騒音形 VD-10ZCD13の後継品
主な機能・仕様
・グリル部と羽根部にデュアルバリアマテリアル採用
・高効率羽根「デルタシロッコファンβ」採用
・省電力設計の高効率モーター採用
・低騒音設計
・高密閉電気式シャッター付ダクト接続口（電源コード付）
・テーピングが容易な段付構造のダクト接続口採用（フレキダクト接続時）
・塩ビ管接続時のダクト方向微調整可能（全方向7°）
・速結端子接続
・本体スライド脱着式
交換可能な旧品番
VD-10ZCD2，VD-10ZCD5，VD-10ZCD6、VD-10ZCD7、VD-10ZCD8，VD-10ZCD9，VD-10ZCD10，VD-10ZCD12，VD-10ZCD13
仕様表
| 50Hz | 60Hz | ||
|---|---|---|---|
| ダクト径(mm) | EA | 100.0 | |
| 羽根径(mm) | 100.0 | ||
| 外形寸法(高さ×幅×奥行)(mm) | 199×351×250 | ||
| 機外静圧(Pa) | 0 | 0 | |
| 消費電力(W) | 8.40 | 10.30 | |
| 製品質量(kg) | 1.7 | ||
| 騒音 | 21.50 | 22 | |
| 電圧(V) | 100V | ||
| 電源(φ) | 単相 | ||
| 風量(m3/h) | 90 | 95 | |

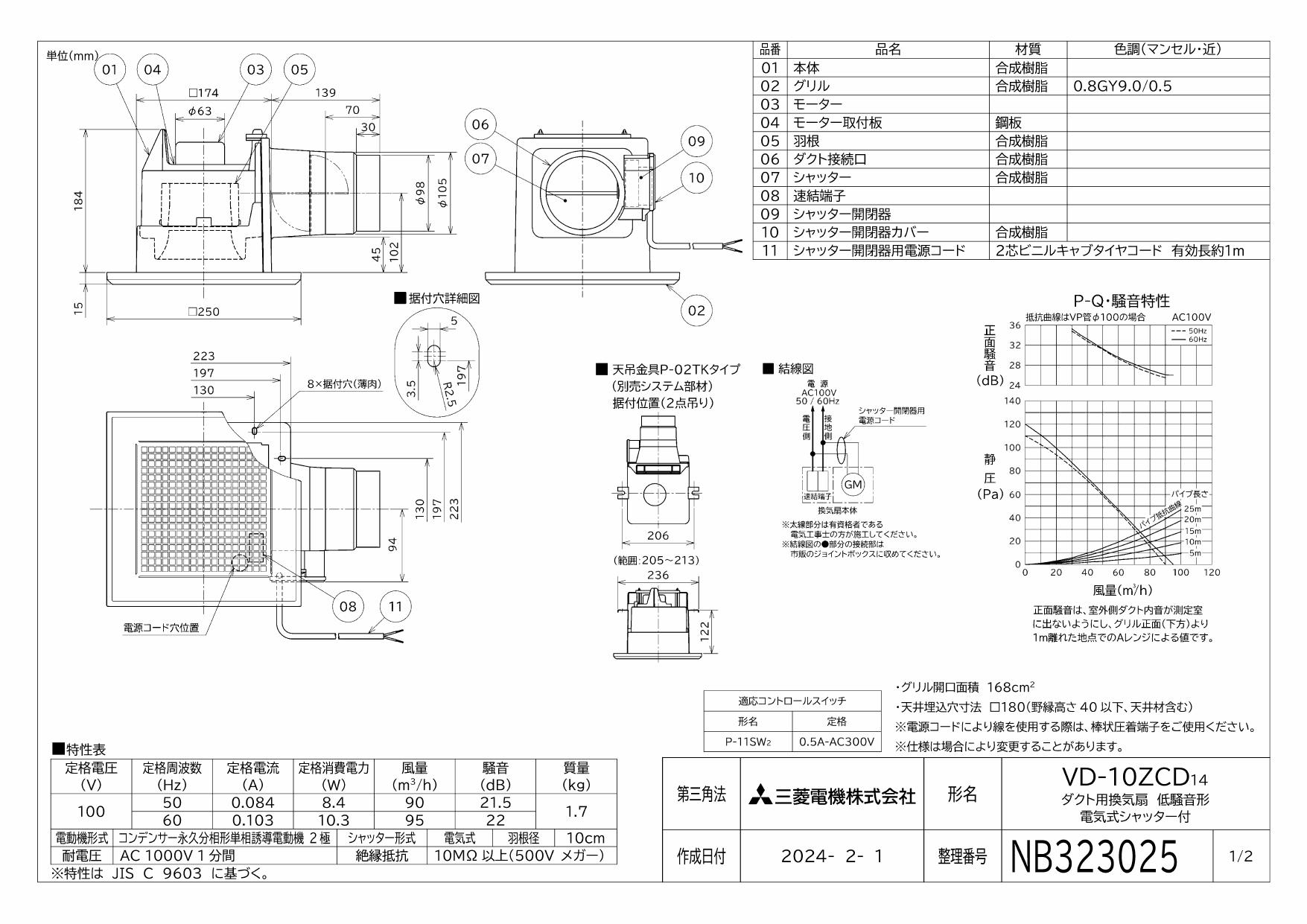

図面
