KEYESTUDIO 5V Mega 2560 R3 Plus マイコン ボード + Type-C USB ケーブル スターターキット for Ard
3,455
【商品概要】
このマイクロコントローラーチップは CP2102 シリアルチップです。MCU ボードがコンピューターに差し込まれているときは、コンピューターが USB デバイスを認識できない場合、CP2102 シリアルチップドライバをインストールしてください。 コンピューターのデバイスマネージャーを開くと、黄色い感嘆符が表示されます。 つまり、CP2102 ドライバーが正常にインストールされていません。
このボードのUSB-to--シリアルチップは安定性とCP2102に対応しています。USBコネクタはType C USBポートです。最大5V、1.5A出力で、サーボやモーターなどの高電流デバイスをドライブできます。
追加のSPI通信インターフェース、IIC通信インターフェース、シリアル通信インターフェース(4チャンネル)、シリアル2 (D17はRX2、D16はTX2と同等)、シリアル3 (D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されます。外部遮断ピン。
一般的なMEGA2560ボードと比較して、この製品はUSB 2.0 Type
【当店からの連絡】
このマイクロコントローラーチップは CP2102 シリアルチップです。MCU ボードがコンピューターに差し込まれているときは、コンピューターが USB デバイスを認識できない場合、CP2102 シリアルチップドライバをインストールしてください。 コンピューターのデバイスマネージャーを開くと、黄色い感嘆符が表示されます。 つまり、CP2102 ドライバーが正常にインストールされていません。
このボードのUSB-to--シリアルチップは安定性とCP2102に対応しています。USBコネクタはType C USBポートです。最大5V、1.5A出力で、サーボやモーターなどの高電流デバイスをドライブできます。
追加のSPI通信インターフェース、IIC通信インターフェース、シリアル通信インターフェース(4チャンネル)、シリアル2 (D17はRX2、D16はTX2と同等)、シリアル3 (D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されます。外部遮断ピン。
一般的なMEGA2560ボードと比較して、この製品はUSB 2.0 Type
【当店からの連絡】
【商品概要】
このマイクロコントローラーチップは CP2102 シリアルチップです。MCU ボードがコンピューターに差し込まれているときは、コンピューターが USB デバイスを認識できない場合、CP2102 シリアルチップドライバをインストールしてください。 コンピューターのデバイスマネージャーを開くと、黄色い感嘆符が表示されます。 つまり、CP2102 ドライバーが正常にインストールされていません。
このボードのUSB-to--シリアルチップは安定性とCP2102に対応しています。USBコネクタはType C USBポートです。最大5V、1.5A出力で、サーボやモーターなどの高電流デバイスをドライブできます。
追加のSPI通信インターフェース、IIC通信インターフェース、シリアル通信インターフェース(4チャンネル)、シリアル2 (D17はRX2、D16はTX2と同等)、シリアル3 (D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されます。外部遮断ピン。
一般的なMEGA2560ボードと比較して、この製品はUSB 2.0 Type-Cインターフェースを備えており、ボード上により多くのピンがあり、USB toTTLチップはCP2102です。
英語のマニュアルを入手するには？ Googleで「KEYESTUDIO KS0499」を検索できます。購入する前に、英語のマニュアルを読むことができます。 アイテムの英語マニュアル：wiki.keyestudio.com/KS0499_KEYESTUDIO_Mega_2560_Plus_Board
【商品説明】

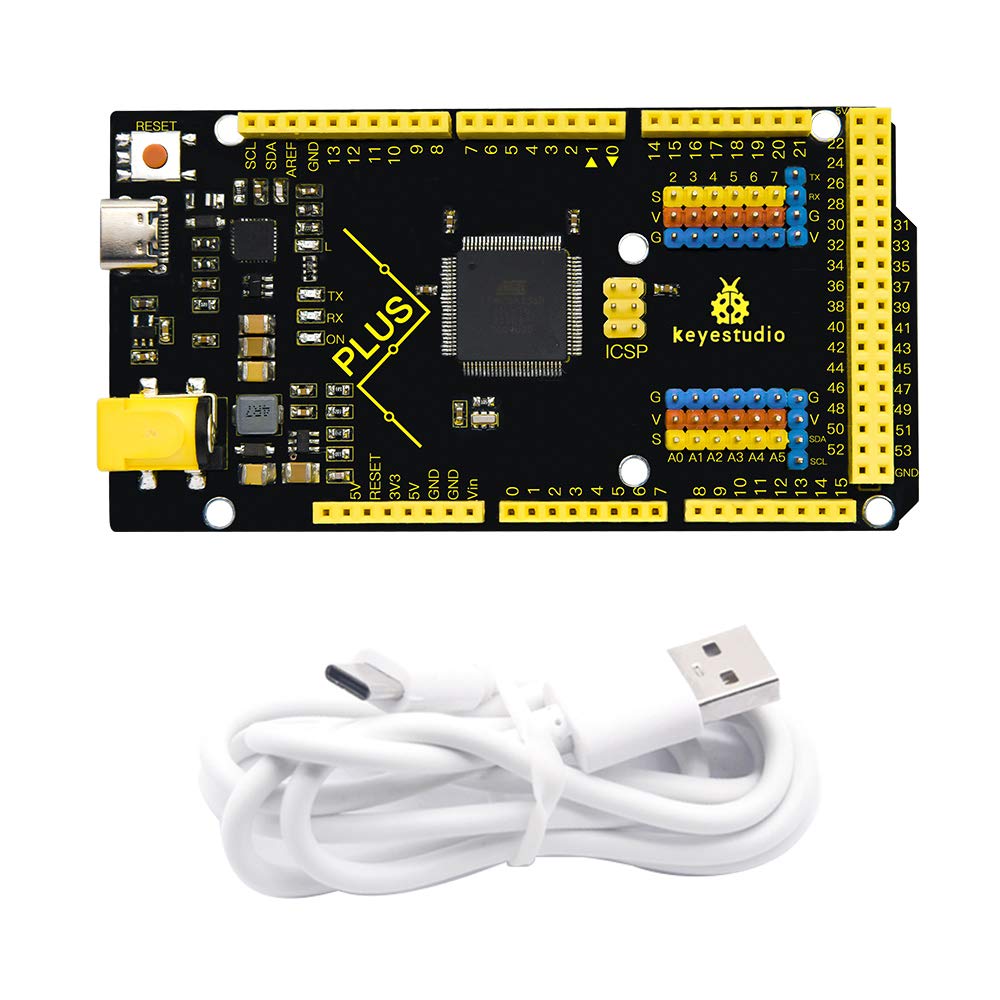

KEYESTUIDO Mega plus R3 2560ボードは、プロセッサコアが2560-16AUで、MEGA REV3 2560と完全に互換性があります。 USB - TTLチップはより経済的で安定したCP2012を採用しています。 このプラスボードは、54チャンネルのデジタル入力および出力ポートで構成され、そのうち15ピンがPWM出力、16個のアナログ入力、4つのシリアル通信ポート、16MHz水晶発振器1つ、USBポート1つ、電源ソケット1つ、ICSPインターフェース1つ、リセットボタン1つで構成されています。
KEYESTUDIO Mega Plus Boardを使用する前に、ドライバーをインストールする必要があります。そうしないと、コンピューターと通信できません。
メガのUSBシリーズチップ(ATMEGA8U2)とは異なり、KEYESTUDIOメガプラスボードはCP2102チップUSBシリーズを使用しています。
ご注意:
1. CP2102チップのドライバーは1.8.0バージョン以降のIDEに含まれているため、IDEが1.8.0以降のバージョンにアップデートされていることを確認してください。
2. ダウンロードするIDEのバージョンが1.8未満の場合は、CP2102のドライバーをダウンロードして手動でインストールする必要があります。
1. Windowsドライバーをダウンロードします。
https://fs.keyestudio.com/CP2102-WIN
2. インストール方法_the_Driver_of_CP2102_on_MAC_System。
https://wiki.keyestudio.com/How_to_Install_the_Driver_of_CP2102_on_MAC_System。
仕様:
マイクロコントローラー:2560-16AU
USB - TTLチップ:CP2102。
動作電圧:5V
入力電圧(推奨):DC 7-12V。
デジタルI/Oピン:54(D0-D53)
PWMデジタルI/Oピン:15(D2-D13、D44-D46)。
アナログ入力ピン:16(A0-A15)
I/OピンあたりのDC電流:20mA
3.3Vピン用DC電流:50mA
フラッシュメモリ:256 KBのうち8KBがブートローダーで使用
SRAM:8KB
EEPROM:4KB
クロック速度:16MHz
LED_内蔵:D13。
特別なインターフェースの説明
シリアル通信インターフェース(4チャンネル):シリアル(D0 =RX0、D1 =TX0)、シリアル1(D19はRX1、D18はTX1)
シリアル2(D17はRX2、D16はTX2)、シリアル3(D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されています。
【商品詳細】
ブランド：KEYESTUDIO
商品種別：シングルボードコンピュータ
商品名：KEYESTUDIO 5V Mega 2560 R3 Plus マイコン ボード + Type-C USB ケーブル スターターキット for Arduino アルドゥイーノ アルデュイーノ アルディーノ，1.5A出力
製造元：keyes
商品番号：KE0038
【当店からの連絡】
このマイクロコントローラーチップは CP2102 シリアルチップです。MCU ボードがコンピューターに差し込まれているときは、コンピューターが USB デバイスを認識できない場合、CP2102 シリアルチップドライバをインストールしてください。 コンピューターのデバイスマネージャーを開くと、黄色い感嘆符が表示されます。 つまり、CP2102 ドライバーが正常にインストールされていません。
このボードのUSB-to--シリアルチップは安定性とCP2102に対応しています。USBコネクタはType C USBポートです。最大5V、1.5A出力で、サーボやモーターなどの高電流デバイスをドライブできます。
追加のSPI通信インターフェース、IIC通信インターフェース、シリアル通信インターフェース(4チャンネル)、シリアル2 (D17はRX2、D16はTX2と同等)、シリアル3 (D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されます。外部遮断ピン。
一般的なMEGA2560ボードと比較して、この製品はUSB 2.0 Type-Cインターフェースを備えており、ボード上により多くのピンがあり、USB toTTLチップはCP2102です。
英語のマニュアルを入手するには？ Googleで「KEYESTUDIO KS0499」を検索できます。購入する前に、英語のマニュアルを読むことができます。 アイテムの英語マニュアル：wiki.keyestudio.com/KS0499_KEYESTUDIO_Mega_2560_Plus_Board
【商品説明】
KEYESTUIDO Mega plus R3 2560ボードは、プロセッサコアが2560-16AUで、MEGA REV3 2560と完全に互換性があります。 USB - TTLチップはより経済的で安定したCP2012を採用しています。 このプラスボードは、54チャンネルのデジタル入力および出力ポートで構成され、そのうち15ピンがPWM出力、16個のアナログ入力、4つのシリアル通信ポート、16MHz水晶発振器1つ、USBポート1つ、電源ソケット1つ、ICSPインターフェース1つ、リセットボタン1つで構成されています。
KEYESTUDIO Mega Plus Boardを使用する前に、ドライバーをインストールする必要があります。そうしないと、コンピューターと通信できません。
メガのUSBシリーズチップ(ATMEGA8U2)とは異なり、KEYESTUDIOメガプラスボードはCP2102チップUSBシリーズを使用しています。
ご注意:
1. CP2102チップのドライバーは1.8.0バージョン以降のIDEに含まれているため、IDEが1.8.0以降のバージョンにアップデートされていることを確認してください。
2. ダウンロードするIDEのバージョンが1.8未満の場合は、CP2102のドライバーをダウンロードして手動でインストールする必要があります。
1. Windowsドライバーをダウンロードします。
https://fs.keyestudio.com/CP2102-WIN
2. インストール方法_the_Driver_of_CP2102_on_MAC_System。
https://wiki.keyestudio.com/How_to_Install_the_Driver_of_CP2102_on_MAC_System。
仕様:
マイクロコントローラー:2560-16AU
USB - TTLチップ:CP2102。
動作電圧:5V
入力電圧(推奨):DC 7-12V。
デジタルI/Oピン:54(D0-D53)
PWMデジタルI/Oピン:15(D2-D13、D44-D46)。
アナログ入力ピン:16(A0-A15)
I/OピンあたりのDC電流:20mA
3.3Vピン用DC電流:50mA
フラッシュメモリ:256 KBのうち8KBがブートローダーで使用
SRAM:8KB
EEPROM:4KB
クロック速度:16MHz
LED_内蔵:D13。
特別なインターフェースの説明
シリアル通信インターフェース(4チャンネル):シリアル(D0 =RX0、D1 =TX0)、シリアル1(D19はRX1、D18はTX1)
シリアル2(D17はRX2、D16はTX2)、シリアル3(D15はRX3、D14はTX3)、D0とD1はATMEGA16U2-MUに接続されています。
【商品詳細】
ブランド：KEYESTUDIO
商品種別：シングルボードコンピュータ
商品名：KEYESTUDIO 5V Mega 2560 R3 Plus マイコン ボード + Type-C USB ケーブル スターターキット for Arduino アルドゥイーノ アルデュイーノ アルディーノ，1.5A出力
製造元：keyes
商品番号：KE0038
