HELIX M-SIX DSP 10chDSP内蔵 6chパワーアンプ

パワーアンプはクラスD級動作を採用、100W×6ch（2Ω/4Ωステレオ）、200W×3ch（4Ωブリッジ）とハイパワーを実現、ダンピングファクター100以上と高音質再生を可能にしています。

アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、入力信号は3WAYをミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。

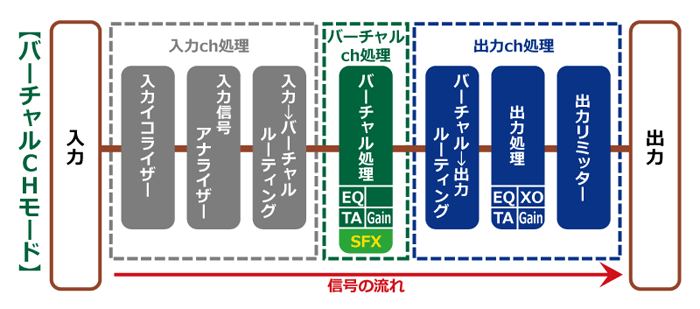

オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。



▼バーチャルチャンネル搭載DSPのサブウーファーVRの注意点

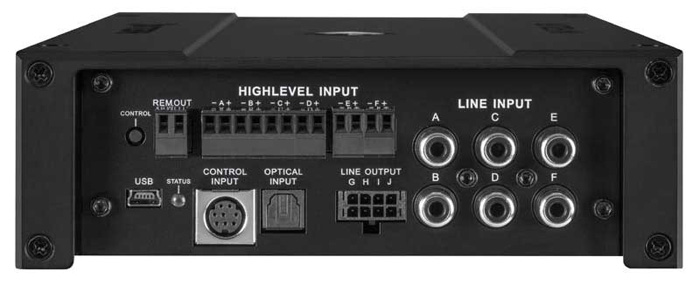

▼サイドパネル入力側
RCA入力6ch、スピーカー入力6ch、光入力（96KHz/24bit）
ユニバーサルリモコン端子、コントロールスイッチ
PC接続用 Mini USB端子、4chライン出力コネクター



▼サイドパネル出力側
スピーカー出力端子6ch、電源＆グランド、リモートIN端子



▼4chライン出力用の付属RCAケーブル

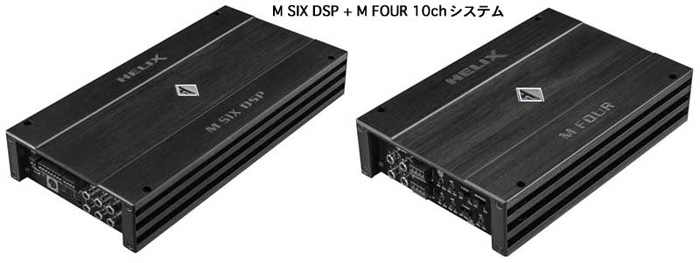

▼M-シリーズアンプとの組み合わせによるシステム例
M-SIX DSP 10chDSP内蔵 6chパワーアンプに、 M-FOUR 4chパワーアンプを組み合わせれば、フロント3WAY + リア + サブウーファー10chシステムが構築できます。



【オーディオ仕様】
チャンネルモード：3ch/4ch/5ch/6ch
出力電力：100W×6ch　4Ωステレオ、100W×6ch　2Ωステレオ、200W×3ch　4Ωブリッジ
出力部動作クラス：D級動作
ダンピングファクター：100以上
RCA入力：6ch入力
ハイレベル入力：6chスピーカー入力
オートパワーオン機能：対応（ハイレベル入力時）
入力感度 RCA：1V〜4V
入力感度 ハイレベル：5V〜20V
入力インピーダンス：RCA入力：22KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換）
光デジタル入力：角形TOS×1系統 (SPDIF:12-96KHz/24bit)
HELIX EXTENSION CARD：設定無し
RCA出力端子、出力電圧：4ch OUT PUT、最大出力電圧6V
リモート端子：リモートイン1系統、リモートアウト2系統
周波数特性(+0/-1dB)：20〜22KHz
高調波歪率：0.005%
DSP：64bit プロセッサー×1基、クロック周波数：295MHz
動作サンプルレート：48KHz / 24bit
A/Dコンバーター：高音質 24bit バーブラウン製
D/Aコンバーター：高音質 24bit バーブラウン製
SN比：108dB以上（デジタル入力時）105dB以上（アナログ入力時）
出力レベル：5.0dB〜-30dB
各部レベル調整ステップ：0.10dB / ステップ
タイムアライメントステップ：7.1mm/ステップ
動作電源電圧：10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応）
その他：コントロール入力端子、USBmini端子（PC接続用）
アイドリング電流：1.95A以下
リモート出力電流：500mA（最大）
内蔵ヒューズ：ATO 35A×2（基板上）
外形サイズＷ×Ｈ×Ｄ：154×50×320(mm)　M-SIX 同サイズ
重量：3.2Kg
付属品：USBケーブル1.8m、六角レンチ

※ハイレベル入力時にオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体サイドパネルのオートリモートスイッチをOFFに設定してリモートイン端子にリモート信号やACC信号を接続します。


【セットアップ スペック】
ハイパス：20〜20KHz（1/52オクターブステップ）
ローパス：20〜20KHz（1/52オクターブステップ）
ハイパス（ウーファー選択ch）：20〜300Hz（1Hzステップ）
ローパス（ウーファー選択ch）：20〜300Hz（1Hzステップ）
肩特性：
Butterworth：6/12/18/24/30/36/42（dB/oct）
Bessel：6/12/18/24/30/36/42（dB/oct）
Chebychev：6/12/18/24/30/36/42（dB/oct）
Linkwitz：12/24/36（dB/oct）
Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ）
イコライザ：30バンド 1/3オクターブ：1/24オクターブ微調整付
イコライザレベル調整幅：-15〜+6dB（0.10dBステップ）
イコライザQ特性：0.5〜15.0（0.1ステップ）
タイムアライメント：0〜-708.33cm（7.1mm=0.02msステップ）
位相調整：0度、または　180度
位相調整（ウーファー）：0〜348.75度 11.25度ステップ（31ステップ）
調整用ソフトウエア：ATF DSP PC-Tool V4.XX（Webよりダウンロード）
対応OS：Microsoft Windows-8/Windows-10
システム要件：
1GHz以上のCPU
1GHz以上のRAM
25MB以上のHDD空容量、USB2.0ポート
解像度1024×768以上のディスプレイ
