HELIX パワーアンプ M-FOUR 100W×4ch パワーアンプ

※メーカー在庫確認後の発送となります。在庫の有無、発送日目安についての詳細はお問い合わせください。

高音質・低消費電流・省スペースを実現したMシリーズパワーアンプ

Mシリーズパワーアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、コンパクトサイズを実現した新開発モデルです。

・幅230×高さ50×奥行154mmのコンパクトなサイズ
・100W×4ch(4Ωステレオ時)
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)
パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたD級アンプを採用。
2パラ接続で強力にスピーカーをドライブします。

電源部のスイッチングディバイスはMOS-FETの2パラレル駆動で、大型トロイダルトランス大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。

便利な内蔵クロスオーバーを搭載。
ハイパス15〜4KHz/ローパス40〜4KHzの範囲でハイパスまたはローパス(バンドパス)を設定可能で、2WAYマルチシステムなどに対応します。
(バンドパスは3ch/4chに使用可能)

ハイレベル入力に対応し純正デッキなどのスピーカー出力を接続可能です。
新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に防ぐことができます。
ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は10.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が低下しても電源がOFFにならない仕様としました。
アイドリングストップ車の音切れを未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、ハイスピードプロテクション機能が動作します。

電源投入時にはトップパネルのHELIXロゴのイルミネーションが白く点灯し華やかに演出します。

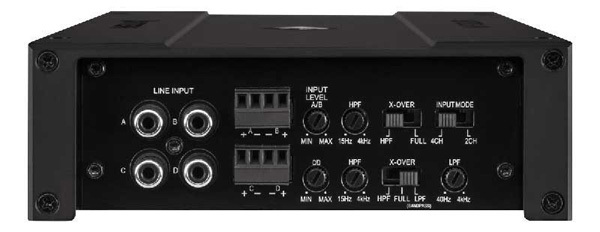

▼入力端子、クロスオーバー調整部

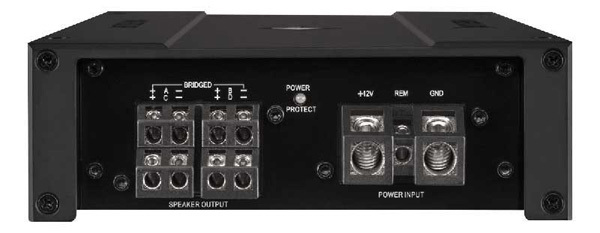

▼電源とスピーカー端子、ヒューズは基板内

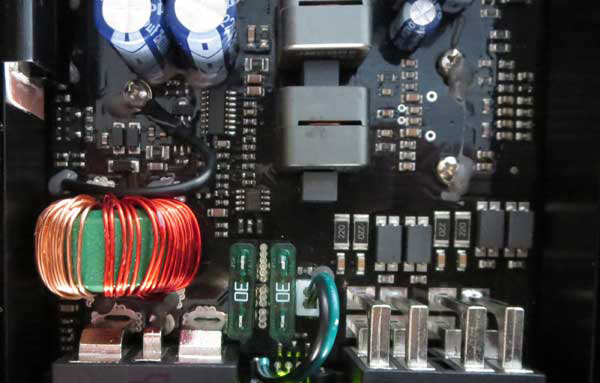

▼M-FOUR 基板上のATO 30Aヒューズ


■仕様
チャンネルモード:2ch/3ch/4ch
出力電力:
100W×4ch 4Ωステレオ
100W×4ch 2Ωステレオ
200W×2ch 4Ωブリッジ
出力部動作クラス:D級動作
周波数特性:10〜30KHz
歪み率:0.05%以下
SN比:98dB以上
内蔵CrossOver:HP/LP切替式(LP 3ch/4ch)
クロスオーバー周波数/スロープ:
HP 15〜4.0KHz Butterworth 12dB/oct
LP 40〜4.0KHz Butterworth 12dB/oct(3ch/4ch)
入力感度:RCA:0.5V〜6.0V / ハイレベル:1.3V〜13.0V
入力インピーダンス:RCA:20KΩ / ハイレベル:13Ω
入力モード:2ch/4ch
ダンピングファクター:100以上
プリアウト:未対応
ハイレベル入力:専用4ピンコネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能:対応(ハイレベル入力時)
リモートレベルコントローラー:未対応
動作電源電圧:10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流:1.1A(無信号時)
内蔵ヒューズ:ATO 30A×2(基板上)
外形寸法(W×H×D):154×50×230(mm) M-ONE 同サイズ
重量:2.2Kg
