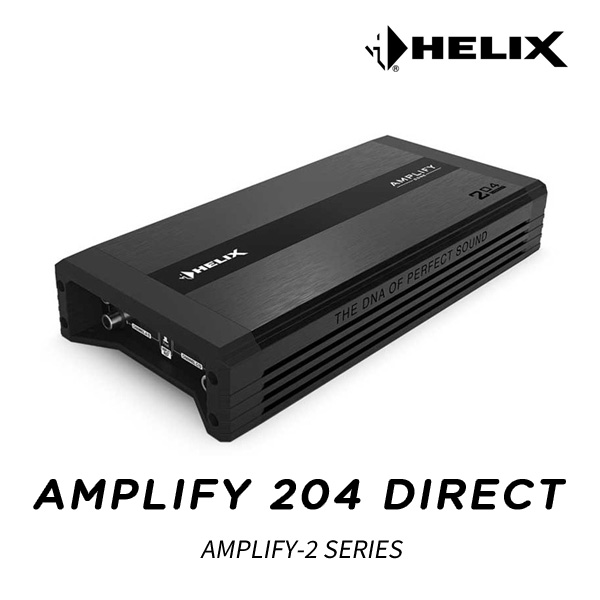

HELIX AMPLIFY-2 SERIES パワーアンプ AMPLIFY 204 DIRECT

▼入力端子、クロスオーバー調整部


▼電源とスピーカー端子、ヒューズは基板内

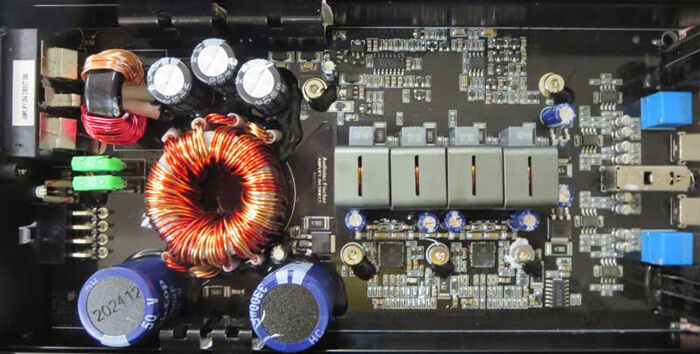

▼基板上のATO 30Aヒューズ




■AMPLIFY 2シリーズパワーアンプについて
AMPLIFY 2シリーズパワーアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、M-SERIESよりコンパクトサイズを実現した新開発モデルです。

今回、サウンドクオリティーを最優先に設計されたため、内蔵クロスオーバー、ハイレベル入力などを廃止しました。
入力の切換、グランドの選択、ステレオ/モノ切換、とシンプルな入力回路を達成しています。

パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたD級アンプを採用。

電源部のスイッチングディバイスはMOS-FETの2パラレル駆動で、大型トロイダルトランス大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。

動作可能な電源電圧は10.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が低下しても電源がOFFにならない仕様としました。
アイドリングストップ車の音切れを未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、ハイスピードプロテクション機能が動作します。

電源投入時にはトップパネルのHELIXロゴのイルミネーションが白く点灯し華やかに演出します。


■主な仕様
チャンネルモード：2ch/3ch/4ch
出力電力：
100W×4ch　4Ωステレオ
190W×4ch　2Ωステレオ
380W×2ch　4Ωブリッジ
出力部動作クラス：D級動作
周波数特性：10〜20KHz
歪み率：0.012％以下
SN比：99dB以上
内蔵CrossOver：未対応
入力感度：RCA：0.5V〜8.0V
入力インピーダンス：RCA：67KΩ
入力モード：2ch/4ch
ダンピングファクター：100以上
プリアウト：未対応
ハイレベル入力：未対応
オートパワーオン機能：未対応
リモートレベルコントローラー：未対応
動作電源電圧：10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応）
アイドリング電流：1.1A（無信号時）
内蔵ヒューズ：ATO 30A×2（基板上）
外形寸法(W×H×D)：114×40×248(mm)
重量：1.4Kg
