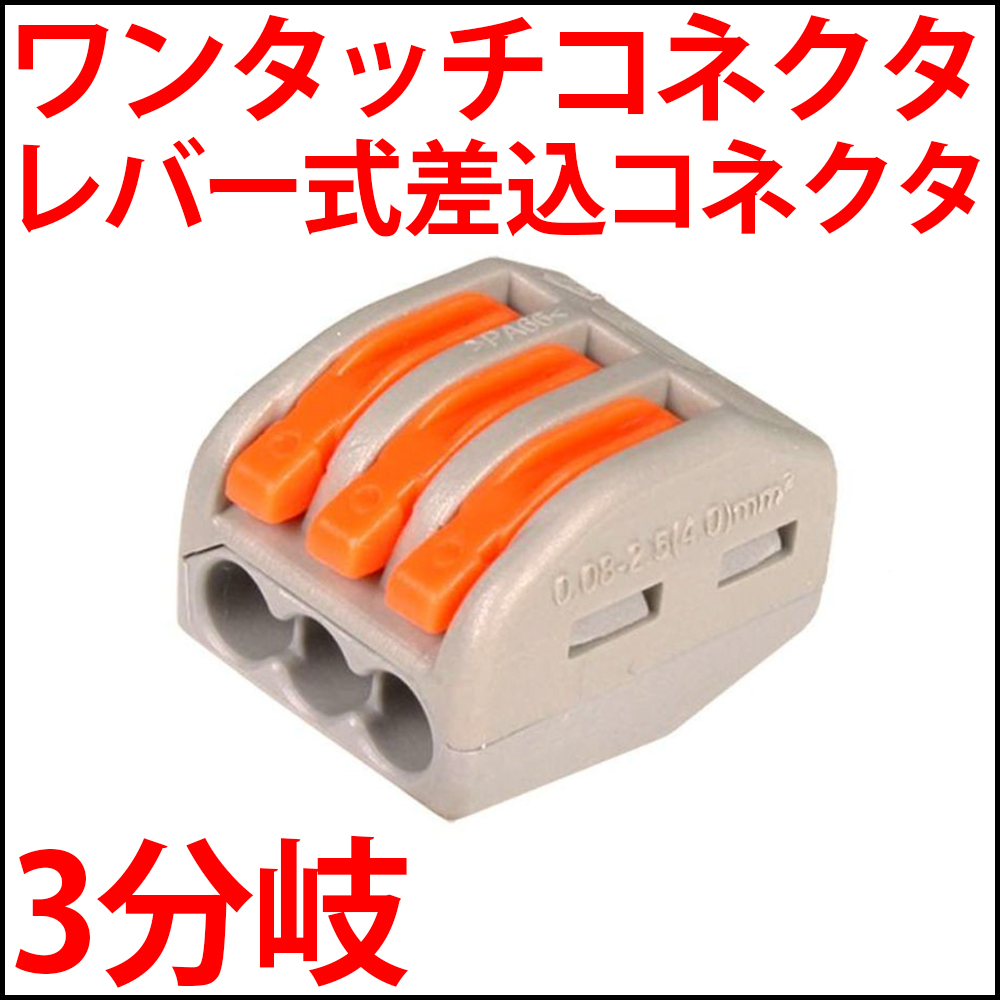

ワンタッチコネクター 3分岐　レバー式差込形電線コネクタ (レバー式コネクタ 接続分岐コネクター 線コネクタ 配線分岐ターミナル)※WAGO社製では御座いません

70

販売サイトへ移動
レバーで固定する、レバー式の差込コネクタとなります。
レバーを引き上げて、電線を差し込み、レバーを戻すだけで結線完了です。
3分岐タイプとなります。配線の分岐はもちろんのこと、配線の延長などにもご活用ください！

エレクトロタップや端子台より簡単でありながら、確実に配線を分岐可能です。
非常に簡単に接続できるので、ハンダ付けや圧着端子などの煩わしさを解消することができます。さらに絶縁の必要が無いのでビニルテープで巻く手間も省けます！
差込コネクタでは太い単線しか使用できませんが、レバーで固定をするタイプなので、単線、より線どちらでも使用でき、また混在可能です。
車や自動車の電装品取り付け、各種電源の配線、リングスリーブや圧着端子の代わりに！ギボシ端子やファストン端子からの置き換えに!

仕様
使用可能電線
・単線：Φ0.1mm-Φ2.5mm
・より線：0.1mm2-4.0mm2
引出し線長：10mm
最大使用定格：20A 250V
本体材質：耐熱性66ナイロン
寸法：17×20.5×14.5mm





※WAGO社製造の WF-3 WFR-3 では御座いません
※差込みが不十分だと導通不良や発熱の恐れがあります。引出し線長の通りケーブルの被覆を剥き、ケーブルを差し込んで、確実にレバーを下げて固定してください。銅線がしっかりと奥まで入ってロックされているか、被覆を噛んでいないかご確認ください。
※こちらの商品はJIS規格・PSE適合に則った製品では御座いません。電気工事には使用しないでください。
※必ず定格範囲で使用し、発熱などしていないか、十分に確認しながら使用してください。
※写真に複数写っておりますが、1つあたりの価格となります。
※ケーブルなどは取付例となり、付属いたしません。
※最大被覆外径Φ4.0mmとなります。電線の種類によってはご利用頂けない場合が御座います。※WAGO社製製品ではございません。
