SSCI-097956 Picossci 2 RP2350 ピッチ変換基板
1,760

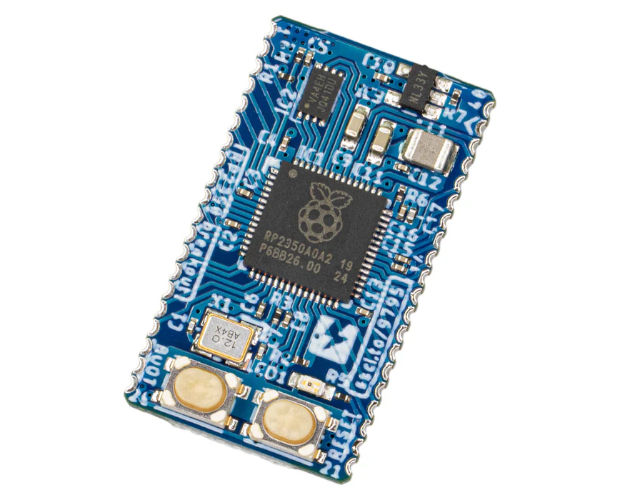

Raspberry Pi Pico 2 に載っているRP2350と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、水晶発振子、電源回路、スイッチ、LED が集積されてます。RP2350の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子、USB端子を引き出してます。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになってます。また基板の厚みは1.0 mmです。
基板仕様
資料
- RP2350搭載
- 32 Mbit Flash ROM 搭載
- 12.000 MHz水晶発振子搭載
- 3.3 V／700 mA 出力電源回路搭載（3.5 V 〜 6.0 V 入力）
- RESET ボタン、BOOTSELボタン搭載
- LED（黄緑）搭載（GP25 ピンと共用）
- 入出力ピンは 20ピン（1.27 mm ピッチ）× 2列
- 入出力ピンは端面スルーホール仕上げ
- 基板外形：26.67 mm × 15.24 mm（1050 mil × 600 mil）
- 基板端厚み：1.0 mm
資料
- 回路図（PDF）
- 以下の資料はRP2040 ピッチ変換基板用の資料ですが、RP2350 ピッチ変換基板でも同様に使えます。
- KiCad Ver.6 シンボル(回路図シンボルとフットプリント) ライセンスはCC BY-SA 4.0
- Picossci RP2040 ピッチ変換基板を利用した6キーパッドのKiCadデータを公開しました
