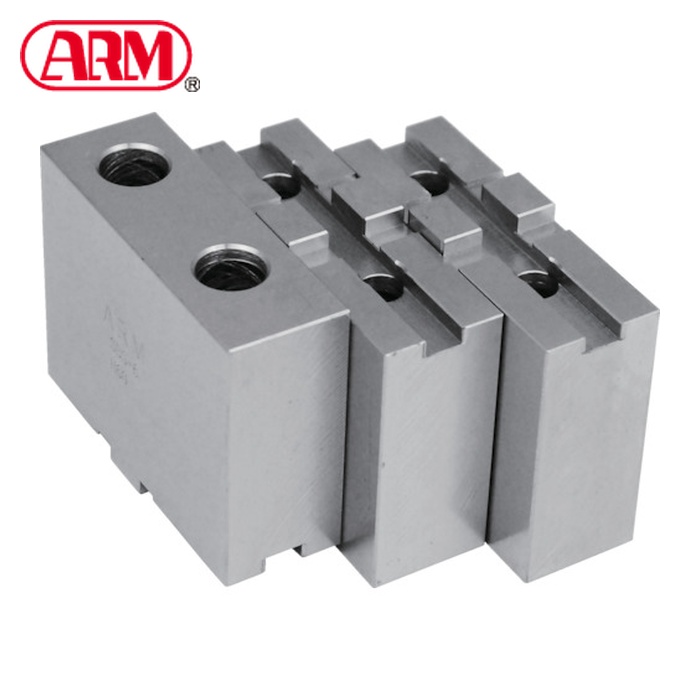

ARM 北川スクロールチャック用鉄生爪SBS−6H60 (1S) 品番:SBS-6H60

特長
●1set3個を同時加工の高精度品です。
●寸法指定の特殊生爪も製作可能です。
用途
●旋盤チャック用。
●標準/高爪(SBS-6)・小径生爪(SBS-6S)があります。
●加工ワークに合わせて、生爪を選択ください。
商品コード:ts-8377812

特長

  • 1set3個を同時加工の高精度品です。
  • 寸法指定の特殊生爪も製作可能です。

用途

  • 旋盤チャック用。
  • 標準/高爪(SBS-6)・小径生爪(SBS-6S)があります。
  • 加工ワークに合わせて、生爪を選択ください。

商品スペック

仕様・規格
● チャック外径(インチ):6
● 長さ(mm):75
● 幅(mm):26
● 高さ(mm):60
● チャックサイズ(インチ):6
● 適合チャック:JN06T / JN06RA5 / KA5-165 / KA5C-6 / SK-6
● 適合メーカー:北川鉄工所
● A(mm):75
● B(mm):26
● H(mm):60
● D(mm):7.94
● E(mm):3
● F(mm):3.5
● G(mm):38.1
● M(mm):M8
● I(mm):41
● J(mm):12.68
● 参考図(爪形状):3
● 生爪寸法(参考図参照)
● A(mm):75
● B(mm):26
● H(mm):60
● D(mm):7.94
● E(mm):3
● F(mm):3.5
● G(mm):38.1
● M(mm):M8
● I(mm):41
● J(mm):12.68
● 参考図(爪形状):3
材質・仕上
● S50C
注意事項
● 出荷単位は1セット(3個)です。
※画像は代表画像です。色・仕様は型番により異なります。
