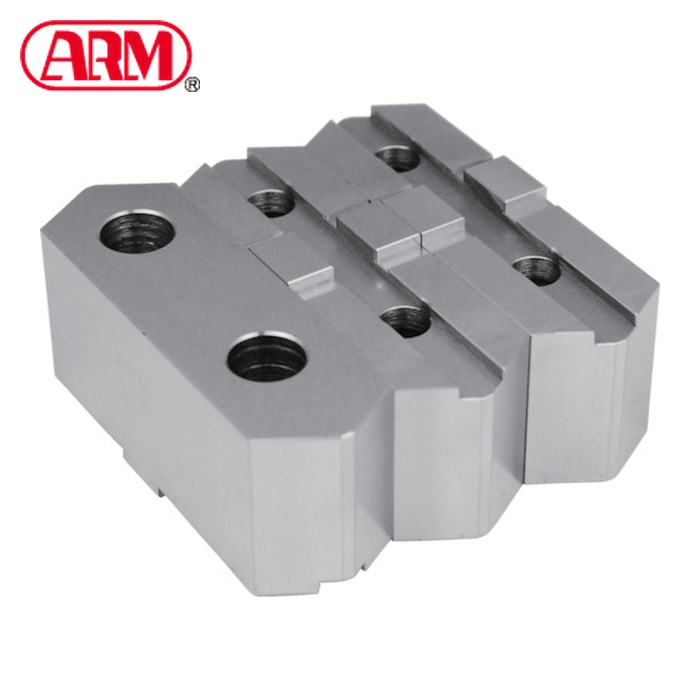

ARM 北川スクロールチャック用鉄生爪小径用SBS−12SH51 (1S) 品番:SBS-12SH51

特長
●1set3個を同時加工の高精度品です。
●メーカー純正品にない小径把握用です。
●寸法指定の特殊生爪も製作可能です。
用途
●旋盤チャック用。
●標準/高爪(SBS-12)・小径生爪(SBS-12S)があります。
●加工ワークに合わせて、生爪を選択ください。
商品コード:ts-8377810

特長

  • 1set3個を同時加工の高精度品です。
  • メーカー純正品にない小径把握用です。
  • 寸法指定の特殊生爪も製作可能です。

用途

  • 旋盤チャック用。
  • 標準/高爪(SBS-12)・小径生爪(SBS-12S)があります。
  • 加工ワークに合わせて、生爪を選択ください。

商品スペック

仕様・規格
● チャック外径(インチ):12
● 長さ(mm):125
● 幅(mm):40
● 高さ(mm):51
● チャックサイズ(インチ):12
● 適合チャック:JN12T / JN12RA6 / JN12RA8 / KA6-310 / KA8-310 / SK-12
● 適合メーカー:北川鉄工所
● A(mm):125
● B(mm):40
● H(mm):51
● D(mm):12.7
● E(mm):3
● F(mm):3.5
● G(mm):63.5
● M(mm):M12
● I(mm):67.5
● J(mm):19.03
● K(mm):3
● 参考図(爪形状):12
● 生爪寸法(参考図参照)
● A(mm):125
● B(mm):40
● H(mm):51
● D(mm):12.7
● E(mm):3
● F(mm):3.5
● G(mm):63.5
● M(mm):M12
● I(mm):67.5
● J(mm):19.03
● K(mm):3
● 参考図(爪形状):12
材質・仕上
● S50C
注意事項
● 出荷単位は1セット(3個)です。
※画像は代表画像です。色・仕様は型番により異なります。
