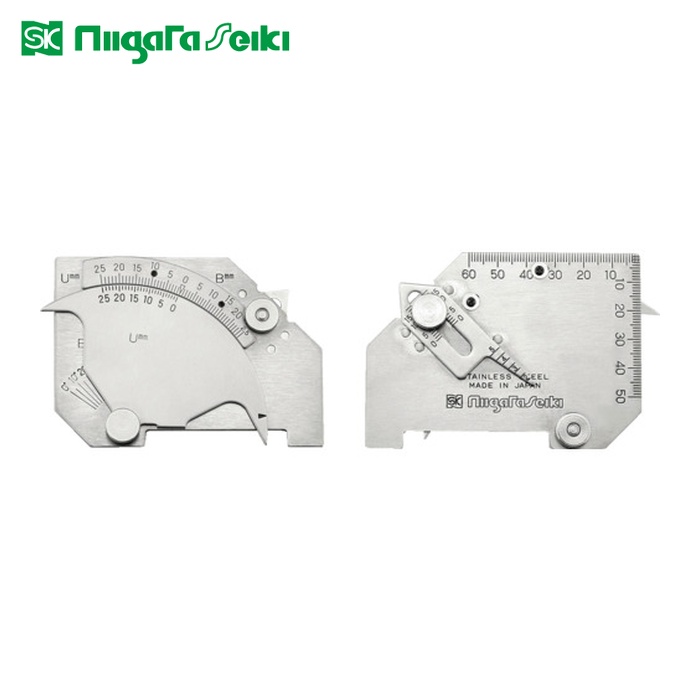

SK 新潟精機 溶接ゲージ（アンダーカット/ベベル角度/食い違い段差/脚長/すみ肉のど厚） (1個) 品番：WGU-7M

5,320

販売サイトへ移動
SK 溶接ゲージ|特長:溶接の余盛・すみ肉・脚長などの測定が1つでできるのが当社の溶接ゲージです。 各溶接ゲージには下記の特長があります。 WG・1:余盛・すみ肉・脚長などが測定できる標準的な溶接ゲージ。
商品コード：ts-8176484

特長

  • 溶接の余盛・すみ肉・脚長などの測定が1つでできるのが当社の溶接ゲージです。
  • 各溶接ゲージには下記の特長があります。WG-1：余盛・すみ肉・脚長などが測定できる標準的な溶接ゲージ。WG-2：WGー1にアンダーカット測定機能を追加したモデル。WG-3、5：最大50mmの余盛測定が可能。WG-3はアンダーカットの測定も可能。WGU-7M、8M、9M：アンダーカットの測定を得意とするモデル。8M、9Mは圧接後の膨らみ測定、ビード幅測定も可能。WGF-60、50：開先付の異形すみ肉溶接に対応したモデル。
  • 溶接作業のスピ−ドアップと品質管理等の合理化に最適です。
  • 一般の溶接、建設、造船、橋梁など鉄骨、組立での溶接作業にとても便利です。
  • 同一平面上で目盛の読み取りができ、非常に読みやすい構造です。
  • 携帯に便利なビニールケース付です。

用途

  • 溶接の余盛、すみ肉の大きさ及び角度等の測定に

商品スペック

仕様・規格
● 長さ測定器差(mm)：±0.6
● 角度測定器差(°)：±2
● 測定可能開先角度(°)：0-60(最小読取5)
● 長さ寸法測定精度(mm)：±0.6
● 隙間測定器差(mm)：±0.6
● のど厚測定器差(mm)：±0.6
● 本体直尺目盛(mm)：50、60
● 余盛高さ(mm)：25
● すみ肉脚長(mm)：25
● すみ肉のど厚(mm)：15
● アンダーカット深度(mm)：25
● 開先(ベベル)角度(°)：0-60(最小読取5)
セット内容／付属品
● ビニールケース
材質・仕上
● 本体：ステンレス
※画像は代表画像です。色・仕様は型番により異なります。
