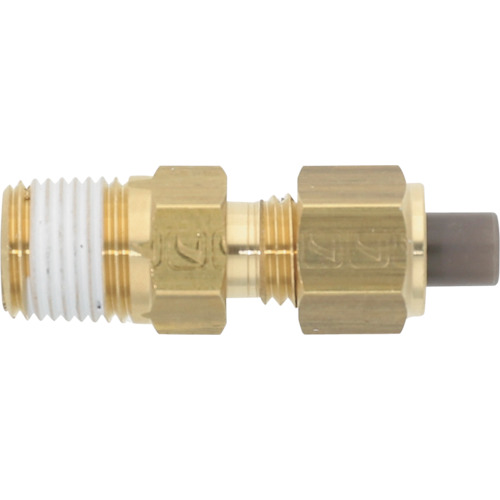

潤工社 黄銅製継手（インチ系列） ニップル 4.76×3.48mm PT1/8 (1個) 品番：PN-3/16-PT1/8-BS

114

販売サイトへ移動
特長
●チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
●チューブが破壊するまで接続部分に異常がない仕様です。
●R（PT） ネジサイズ別のカラーネジシールつきです。
用途
●空気圧配管用
●水圧配管用
●油圧配管用
商品コード：ts-3840872

特長

  • チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
  • チューブが破壊するまで接続部分に異常がない仕様です。
  • R（PT） ネジサイズ別のカラーネジシールつきです。

用途

  • 空気圧配管用
  • 水圧配管用
  • 油圧配管用

商品スペック

仕様・規格
● 適合チューブ外径D(mm)：4.76
● 六角対辺(mm)：10
● 接続口径：PT1/8
● 使用流体：空気、水、油、有機溶剤
● 六角対辺(mm)本体：10
● 適合チューブ内径(mm)：3.48
● 六角対辺(mm)取付けナット：10
● 流体温度(℃)：-20〜60℃（空気）、0〜60℃（水）、-20〜60℃（油）、-20〜60℃（有機溶剤）
● 最高使用圧力：チューブ最高使用圧力に準拠
● 使用真空圧力：0.014kPa以上（USは除く、使用流体が空気の場合）
● 適用チューブ(使用流体が空気の場合)：ナイロンチューブ（AS1、AS2、AS4）、 スポット溶接機器用チューブ（ SP4、SPF）、ポリウレタンチューブ（ US、UH、UF、UFL、UE、UC）、マルチレイヤーチューブ（ AP1、AP4、UP1）
● 適用チューブ(使用流体が水の場合)：ナイロンチューブ（AS1、AS2、AS4）、 スポット溶接機器用チューブ（ SP4、SPF）、ポリウレタンチューブ（UF、UFL）、マルチレイヤーチューブ（ AP1、AP4、UP1）
● 適用チューブ(使用流体が油の場合)：ナイロンチューブ（AS1、AS2、AS4）、マルチレイヤーチューブ（ AP1、AP4、UP1）
● 適用チューブ(使用流体が有機溶剤の場合)：マルチレイヤーチューブ（ AP1、AP4、UP1）
材質・仕上
● 黄銅
注意事項
● 凍結させないで下さい。
● 適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
※画像は代表画像です。色・仕様は型番により異なります。
