MP3再生基板 microSD USBメモリーキー 組み込みに 改造してマイコン制御に

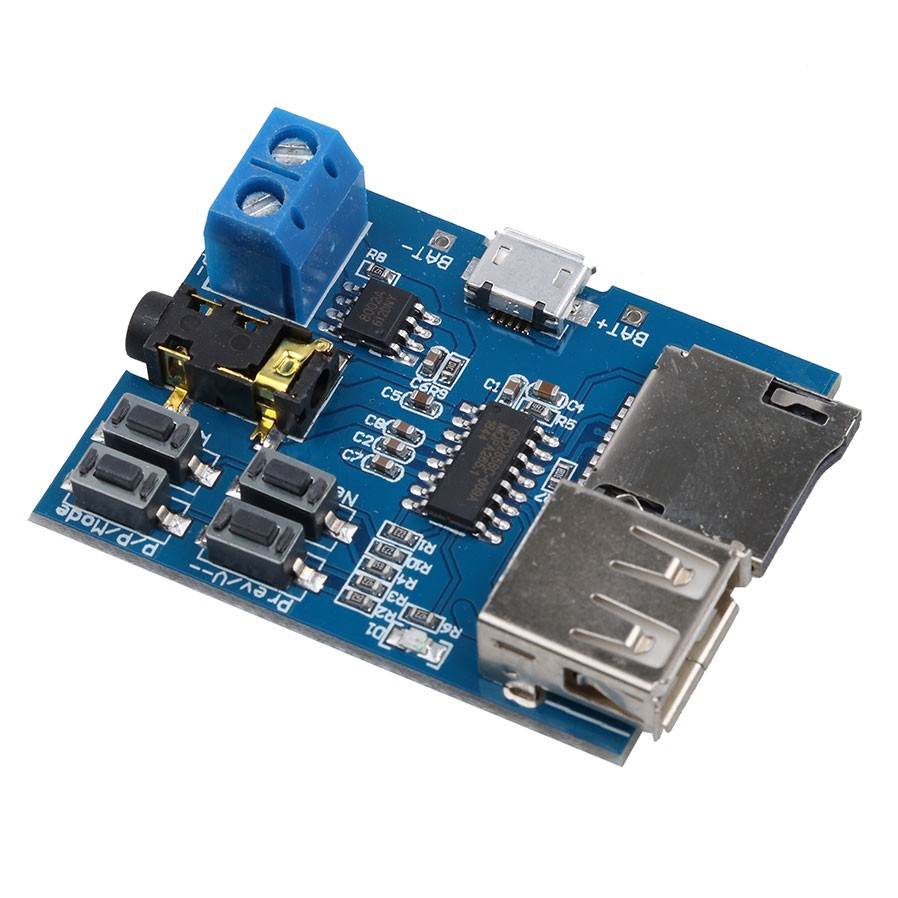

MP3プレイヤーの基板です。

マイコン制御が好きな方、もしくはDIY好きな方に有用なアイテムです。
microUSBで電源を供給し、microSDもしくはUSBメモリーキーにて
MP3ファイルを用意し、3.5mmイヤホンジャックでスピーカーや
イヤホンを用意することによって、ボタン操作でMP3ファイルを再生できます。

シングル、全曲、シングルリピート、全曲リピート機能があります。
音量のプラスマイナスと曲の前後飛ばしがあります。
これらはボタン制御です。

基盤のボタン部分を半田付で外し、マイコン制御にすることによって
マイコンで音の制御ができます。
アイデア次第で使える品です。

＜スペック＞
電圧範囲 3.7V〜5.5V
電源 - microUSB供給
データ - microSD or USBディスク (モード切替)
スピーカー 3.5mmイヤホンジャックもしくは端子はんだ付け(SP+-)

ボタン (押し、長押し２秒)
P/P/Mode - 再生/停止 長押しでmicroSDかUSBかの切替
Repeat - シングル/全曲切替 長押しで単一/リピート切替
Next/V++ - 次の曲に 長押しでボリュームアップ
Prev/V-- - 前の曲に　長押しでボリュームダウン
