埋込取手 HH-JS型ねじ取付 スガツネ LAMP HH-JS70-BL 堀込ハンドル ブラック「スガツネ製品ならカネマサ」
335
【品番】
HH-JS70-BL
【材料】
ＡＢＳ樹脂+ポリカーボネ−ト(ＰＣ)
【仕上】
ブラック

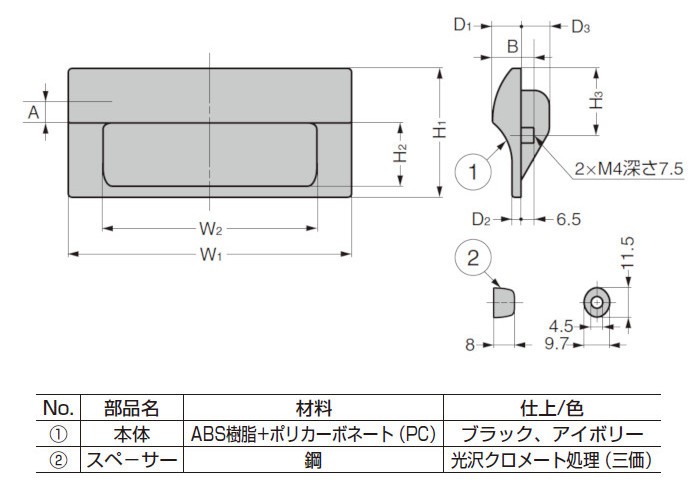

【A [mm]】
6
【B [mm]】
17
【W1 [mm]】
70
【W2 [mm]】
43
【H1 [mm]】
38
【H2 [mm]】
17
【H3 [mm]】
19
【d1 [mm]】
10.5
【d2 [mm]】
3
【d3 [mm]】
9
【d4 [mm]】
10
【P [mm]】
58
【W3 [mm]】
48
【H4 [mm]】
25
【適応板厚 [mm]】
0.5〜3.2

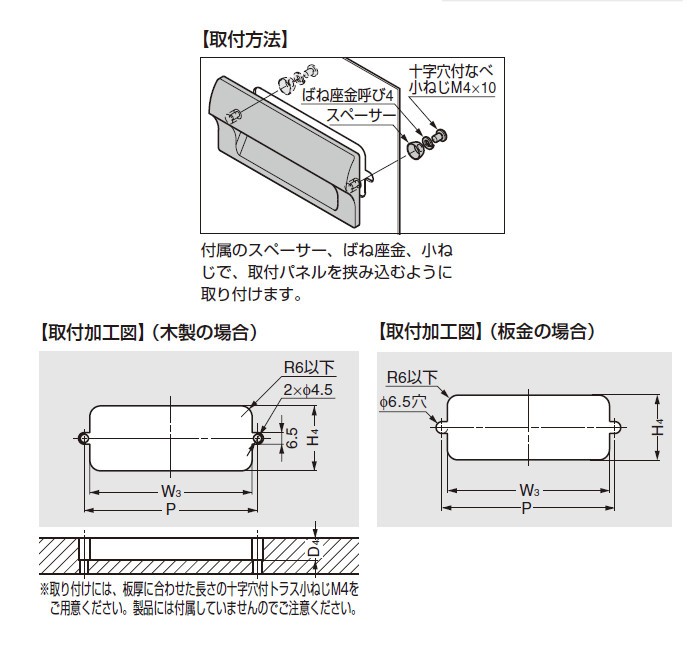

【付属品】
十字穴付なべ小ねじM4×10・ばね座金呼び4
ポイント利用・expoint01
HH-JS70-BL
【材料】
ＡＢＳ樹脂+ポリカーボネ−ト(ＰＣ)
【仕上】
ブラック
【A [mm]】
6
【B [mm]】
17
【W1 [mm]】
70
【W2 [mm]】
43
【H1 [mm]】
38
【H2 [mm]】
17
【H3 [mm]】
19
【d1 [mm]】
10.5
【d2 [mm]】
3
【d3 [mm]】
9
【d4 [mm]】
10
【P [mm]】
58
【W3 [mm]】
48
【H4 [mm]】
25
【適応板厚 [mm]】
0.5〜3.2
【付属品】
十字穴付なべ小ねじM4×10・ばね座金呼び4
ポイント利用・expoint01
| ●本品は手掛かりがあります。 |
 |
 |
 |
| 品番 |
| HH-JS70-BL |
| 材料 |
| ＡＢＳ樹脂+ポリカーボネ−ト(ＰＣ) |
| 仕上 |
| ブラック |
| A [mm] |
| 6 |
| B [mm] |
| 17 |
| W1 [mm] |
| 70 |
| W2 [mm] |
| 43 |
| H1 [mm] |
| 38 |
| H2 [mm] |
| 17 |
| H3 [mm] |
| 19 |
| d1 [mm] |
| 10.5 |
| d2 [mm] |
| 3 |
| d3 [mm] |
| 9 |
| d4 [mm] |
| 10 |
| P [mm] |
| W3 [mm] |
| 48 |
| H4 [mm] |
| 25 |
| 適応板厚 [mm] |
| 0.5〜3.2 |
| 付属品 |
| 十字穴付なべ小ねじM4×10・ばね座金呼び4 |
