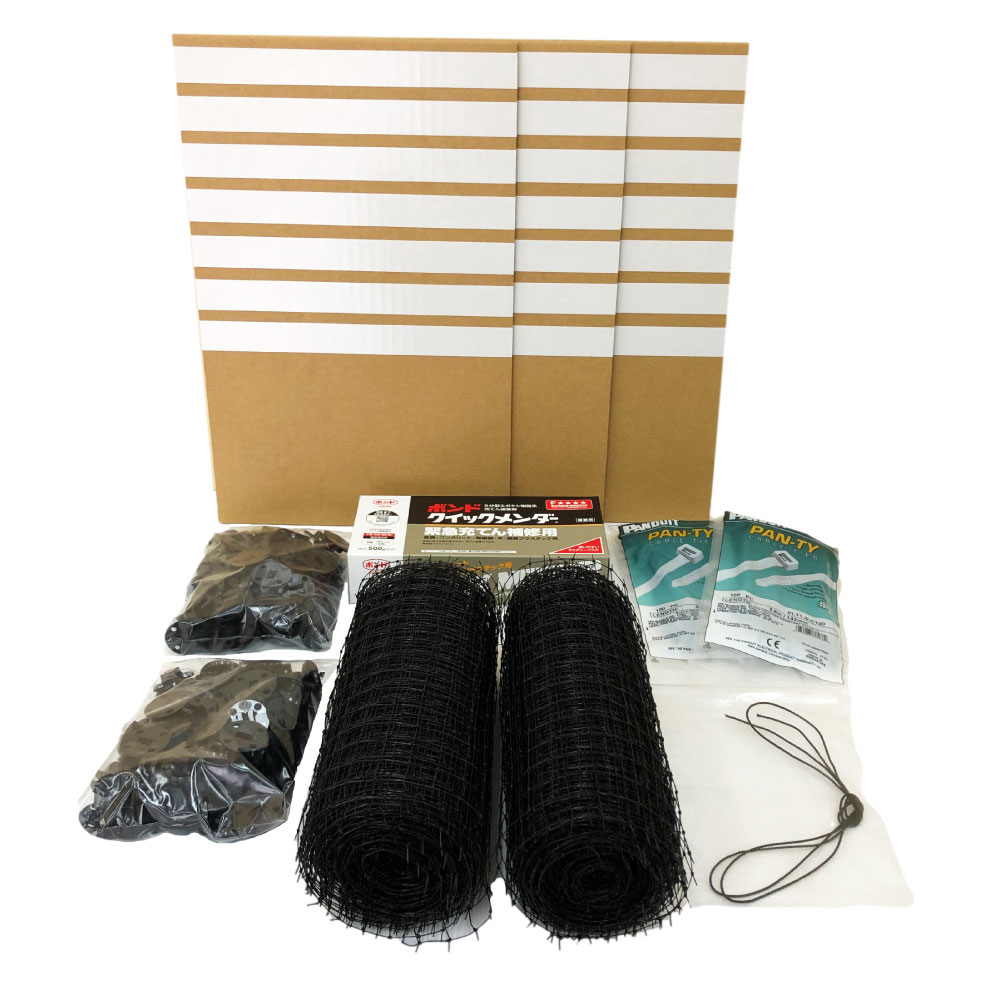

STEP1 付属の段ボールとピッタンコを用意します。 | STEP2 段ボールの両面テープのはくり紙をはがします。はがしたはくり紙は捨てずに置いておく。 | STEP3 段ボールの粘着面にピッタンコのフック側を貼り付けていきます。(1列に7個程度。あとでピッタンコのはくり紙をはがすので、上図のように同一方向に貼るのが良い。) |
| | |
STEP4 ピッタンコを段ボールに貼ったらピッタンコのはくり紙をはがし、捨てずに置いていた両面テープのはくり紙をピッタンコに付ける。(ピッタンコがはがれたりしないために貼ります。) | STEP5 クイックメンダーの A剤、B剤 を1:1の割合でボードの空いている箇所に出します。 | STEP6 クイックメンダーの A剤、B剤 を付属のヘラで薄いグレー色になるようにしっかり混ぜます。 ※一度に多くの量を出して混ぜると、硬化が早い(5分程度)ので、作業に合わせて練り混ぜ合わせてください。 |
| | |
STEP7 ピッタンコの接着テープの無い箇所に(6)の接着剤を塗布します。 | STEP8 ピッタンコのフックが平行になるように貼っていきます。 | STEP9 設置した際に、ピッタンコの4つの穴から接着剤が出るようにします。 |
| | |
STEP10 ピッタンコは、ソーラーパネル上は10cm〜15cm 間隔で 貼り付け作業を繰り返して、平屋根上は屋根の形状に合わせて、全てにピッタンコを設置します。 | STEP11 接着剤の硬化確認後、ピーコンネット15の端から3目を残し、ピッタンコのフックに引っかけます。 | STEP12 3目分のネットを折り返して、ピッタンコのフックに引っかけます。 |
| | |
STEP13 ネットを折り返してピッタンコのフックに、ネットが2本入るようにして下さい。 | STEP14 ネットがピッタンコから外れないように、結束バンドで留める。 | 参考画像 一重つなぎはこちらの画像を参照してください。 |
| |
STEP15 最後に目視点検を行い、取付完了です。 |
