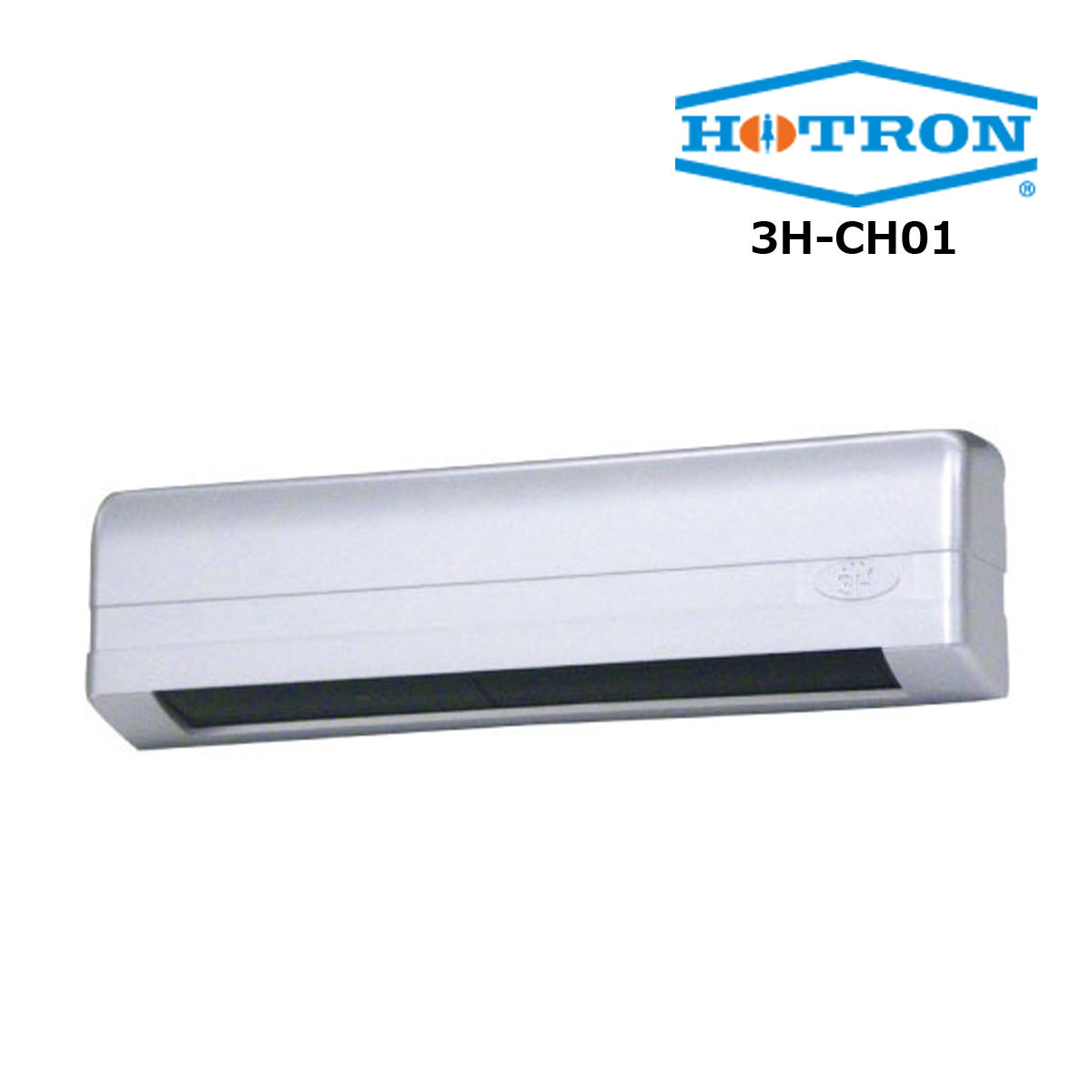

自動ドア 3H-CH01 無目付センサー HOTRON ホトロン センサー
16,500
赤外線センサー 無目取付型 3H-CH01
厚み28.5mm 業界最薄ボディーを実現
自動ドア前に設置されているシャッターとの接触を軽減
□仕様□
型番／品名：3H-CH01 反射センサー
検出方式：近赤外線反射方式
最大取付高さ：最大3.0m（9.84ft）
感度調整機能：有
奥行き範囲設定：
角度調整：0°／＋5°
検出列設定：4列〜1列
幅範囲設定：引分け／片引き（範囲マスク設定）
干渉防止：4周波設定
静止体検出時間：2秒／10秒／60秒／∞
環境対策：通常／レベル1／2／3
動作表示LED：
待機時：緑色点灯
検出時：赤色点灯
ドア引掛け：橙色点灯
リセット待ち：橙色高速点滅
電源：AC/DC12 〜 110V±10% 50/60Hz
消費電力・電流：
AC100V時：2.4VA以下
AC24V時 ：1.7VA以下
AC12V時 ：1.7VA以下
DC24V時 ：40mA以下
DC12V時 ：80mA以下
出力接点：
無電圧リレー接点1a（検出時：メイク）
DC50V 0.1A（抵抗負荷）
出力保持時間：約0.5秒
使用温度範囲：-20 〜 +60℃（結露しないこと）
質量：約180g
カバー色：S：シルバー
付属品：配線コード（1.5m）、取付ネジ（2本）、取付型紙、取扱説明書
